POSCO Global R&D Center JEOL JSM-7001F DVIA-MB1000 (230518R2) Installation Report
Contents
Prepared for
POSCO Global R&D center
Report written date
23.07.05
Date of business trip
17.12.27~17.12.29
Overview
The DVIA-MB1000 active vibration isolation platform is appropriately installed and functioning as intended.
System Information
Model: DVIA-MB1000
Serial Number: 230518R2
Engineer
Youngha Lee from DAEIL SYSTEMS
Tuning Date
July 03, 2023
Location
포스코 글로벌 R&D 센터 연구동 3F 재료시험 분석실, 송도
Equipment
JEOL JSM-7001F
Summary of Vibration Results
| Measurement Point | Z-axis (Vertical) 1-10 Hz | Z-axis (Vertical) 10-80 Hz | X-axis (Left to Right) 1-10 Hz | X-axis (Left to Right) 10-80 Hz | Y-axis (Front to Back) 1-10 Hz | Y-axis (Front to Back) 10-80 Hz |
|---|---|---|---|---|---|---|
| Floor | D | C | D | D | D | E |
| Active | G | F | G | G | G | G |
| ✓ Passive | D | E | C | G | C | G |
| No float | D | C | D | D | D | D |
Data and Image

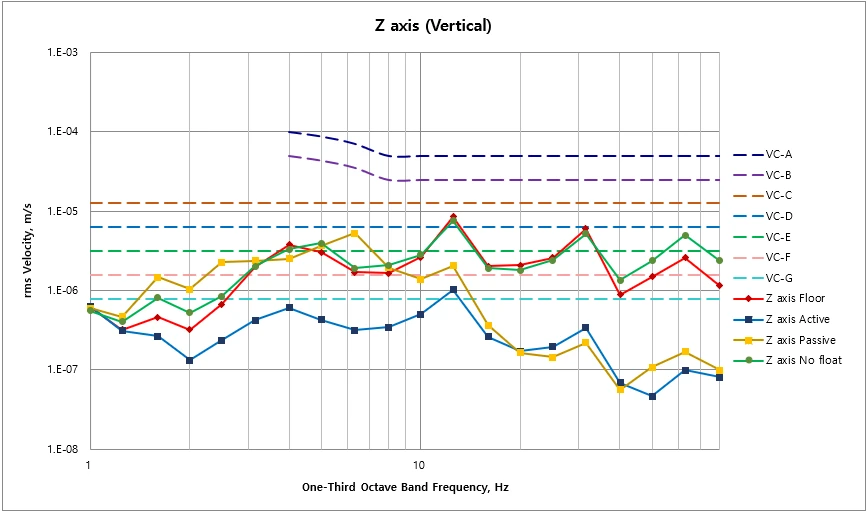

Z-axis (Vertical) VC curves
적색 선: 임의의 진동을 부여하지 않은 일반 실험 환경에서 가속도 센서를 제진대 근처 바닥에 배치
청색 선: MB1000 탱크에 Air를 공급한 상태로 Float하고 Active on 상태로 가속도 센서를 제진대 상판에 배치
황색 선: MB1000 탱크에 Air를 공급한 상태로 Float하고 Active off 상태로 가속도 센서를 제진대 상판에 배치
녹색 선: MB1000 탱크에 Air를 공급하지 않은 상태(No Float)로 가속도 센서를 제진대 상판에 배치

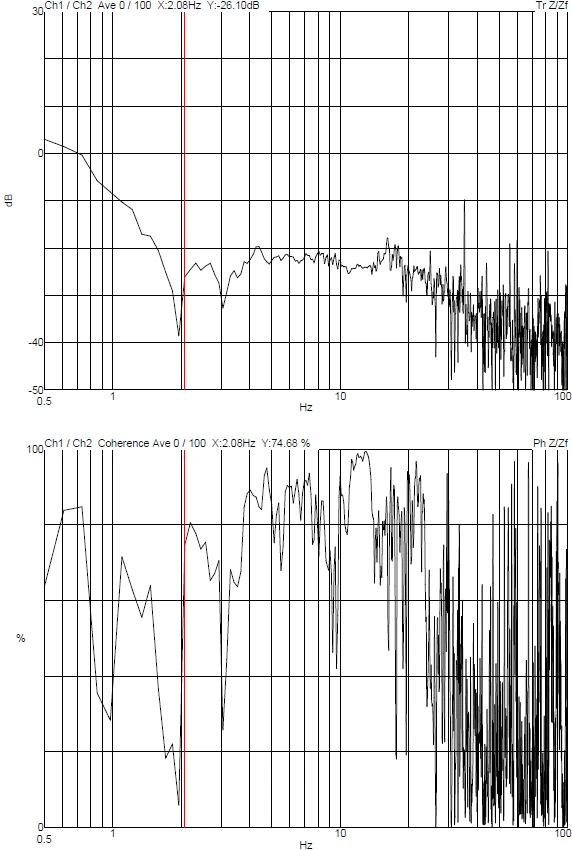

Z-axis (Vertical) Transmissibility

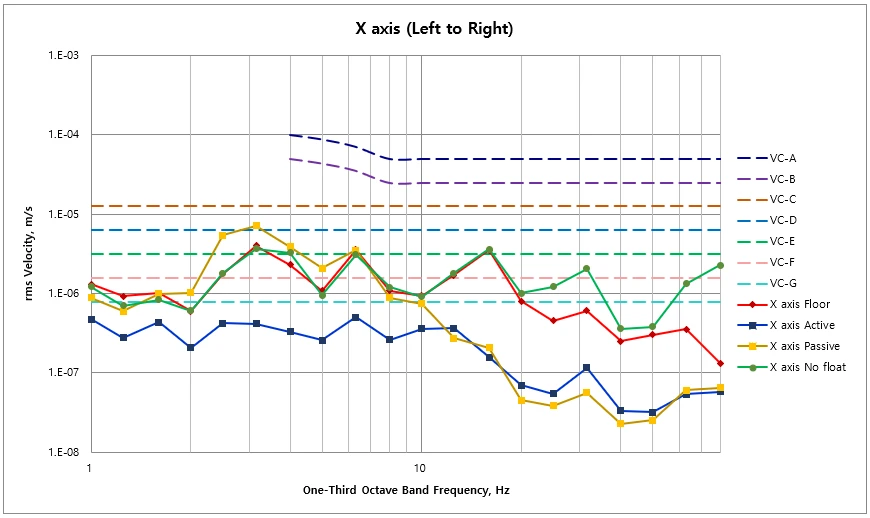

X-axis (Left to Right) VC curves
적색 선: 임의의 진동을 부여하지 않은 일반 실험 환경에서 가속도 센서를 제진대 근처 바닥에 배치
청색 선: MB1000 탱크에 Air를 공급한 상태로 Float하고 Active on 상태로 가속도 센서를 제진대 상판에 배치
황색 선: MB1000 탱크에 Air를 공급한 상태로 Float하고 Active off 상태로 가속도 센서를 제진대 상판에 배치
녹색 선: MB1000 탱크에 Air를 공급하지 않은 상태(No Float)로 가속도 센서를 제진대 상판에 배치

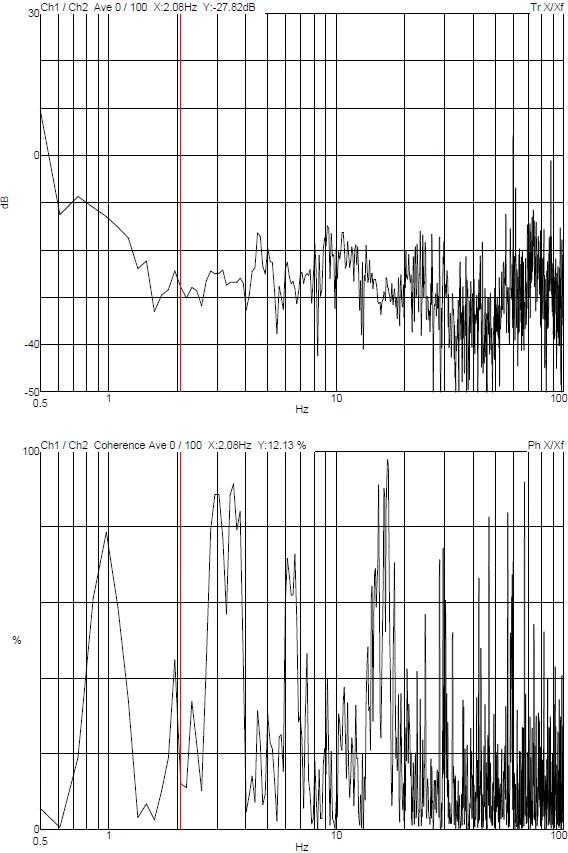

X-axis (Left to Right) Transmissibility

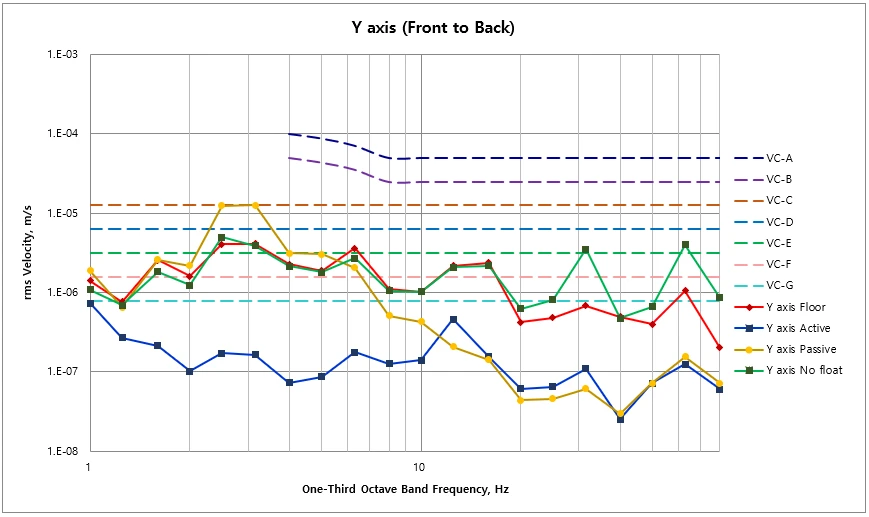

Y-axis (Front to Back) VC curves
적색 선: 임의의 진동을 부여하지 않은 일반 실험 환경에서 가속도 센서를 제진대 근처 바닥에 배치
청색 선: MB1000 탱크에 Air를 공급한 상태로 Float하고 Active on 상태로 가속도 센서를 제진대 상판에 배치
황색 선: MB1000 탱크에 Air를 공급한 상태로 Float하고 Active off 상태로 가속도 센서를 제진대 상판에 배치
녹색 선: MB1000 탱크에 Air를 공급하지 않은 상태(No Float)로 가속도 센서를 제진대 상판에 배치

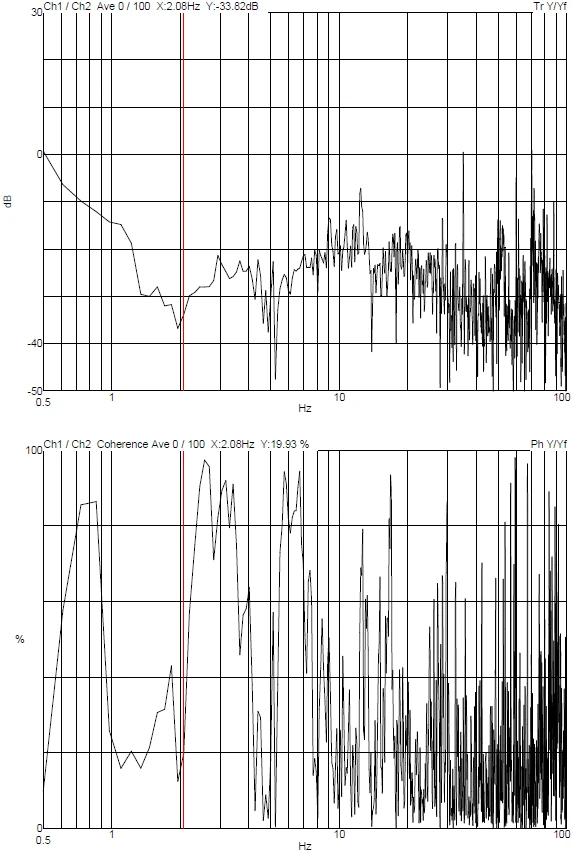

Y-axis (Front to Back) Transmissibility
Reference
Generic Vibration Criteria
Notes:
- As measured in one-third octave bands over 8-80 Hz (VC-A/B) or 1-80 Hz (VC-C through VC-G).
- Detail size refers to width in microelectronics fabrication or particle size in medical research.
