Installation Report
DVIA-M Series
10-26-2017
Qualcomm Wuxi ZEISS SIGMA HD DVIA-MB1000 (MB1000 P43) China relocation trip report — 2017.10.26
DVIA-M Series
Installation Report
Qualcomm
Wuxi
ZEISS
SIGMA HD
DVIA-MB1000
MB1000
P43
Relocation
Contents
중국 출장 보고서 (MB1000_P43 Reset up)
VC-Class measurement chart
Target equipment
ZEISS-SIGMA HD
Place of installation
중국 WUXI
Remark
1차 임종욱 대리 튜닝 진행
2차 기존 장비 이전설치 및 재 튜닝을 진행 함
END USER
QUALCOMM
Business trip dates
출장일 : 17.10.21~17.10.25
Operator
출장자 : 최형문
Report written date
작성일 : 17.10.26
Overview
제진대 설치 후 진동환경을 측정하여 장비 사용에 문제가 없는지 확인함.
Measurement date
측정일: 2017. 10. 24 (화), 측정자: 대일시스템 최형문 과장
Measurement site
측정장소 : QUALCOMM 1층 연구소
Equipment model

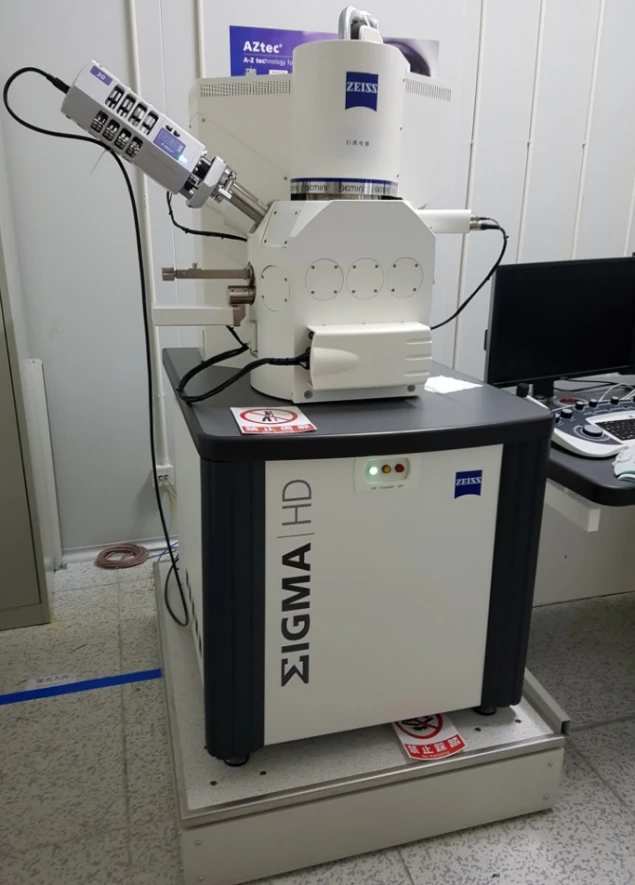

장비 모델 : ZEISS-SIGMA HD
Measurement conditions and results
Summary of measurement results
| Test Condition | VC-Class (일반 조건) Z | VC-Class (일반 조건) X | VC-Class (일반 조건) Y |
|---|---|---|---|
| 건물 바닥 | E | F | F |
| 제진대 상판 | G | G | G |
전 방향 성능이 양호하며, VC-Class그래프를 첨부함.
30Hz 부근에 장비 펌프기 진동이 측정됨.
측정 조건은 일반 조건( SEM 펌프 가동 )과 악의 조건( SEM/코팅기 펌프 가동/사람이 걸어 다닐 때)으로 측정하였음.
주변 펌프가 작동하거나 사람이 돌아다니는 등 환경이 변화해도 제진대 상부의 진동 환경에는 큰 영향을 주지 않습니다.
이미지 측정시 고객 성능 만족함.
MB1000 internal program performance measurement result
Z axis
X axis
Y axis
Octave Band Result

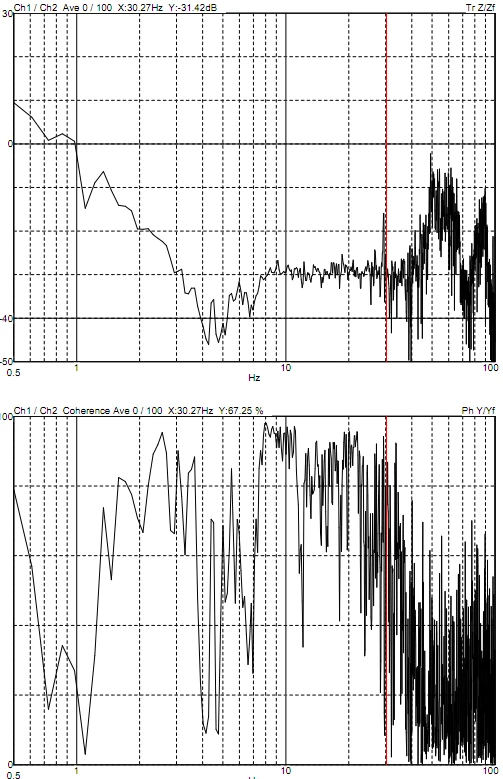

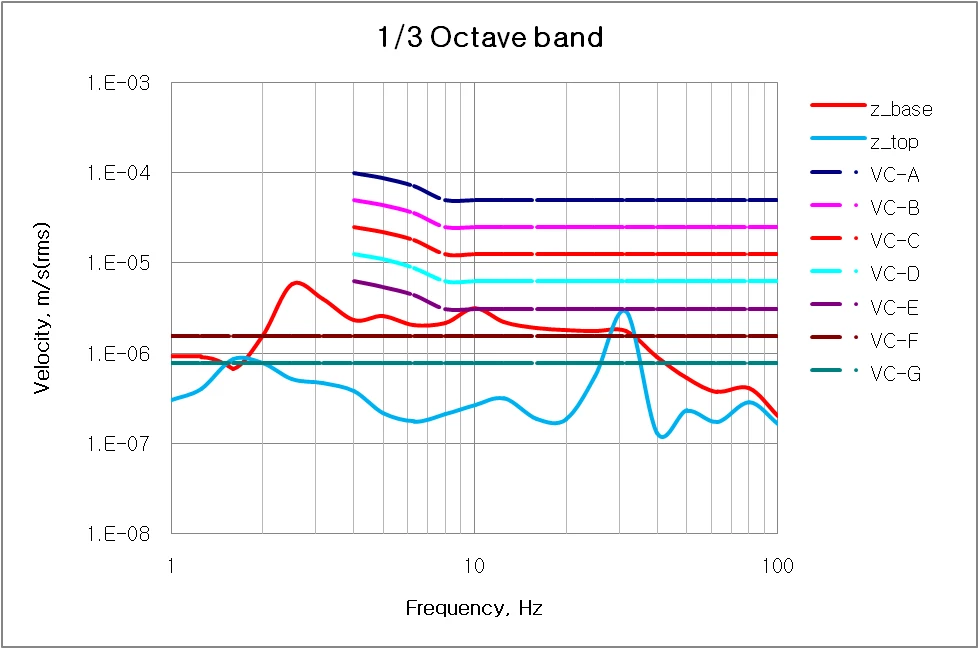

Octave band: Z axis

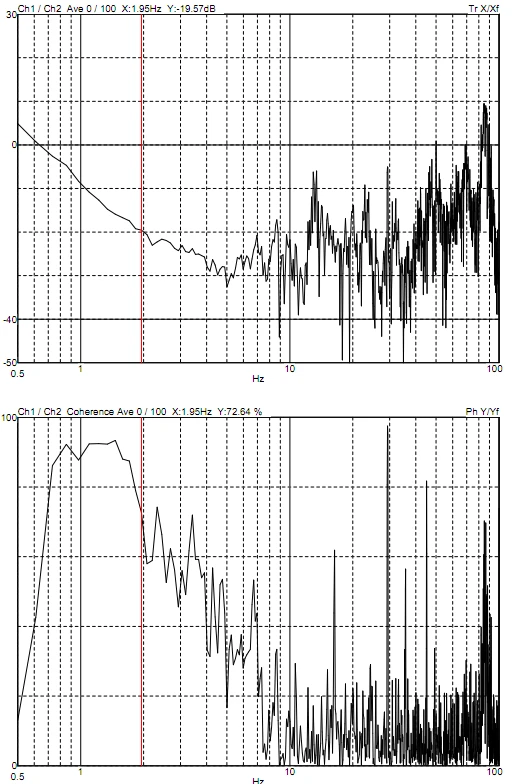

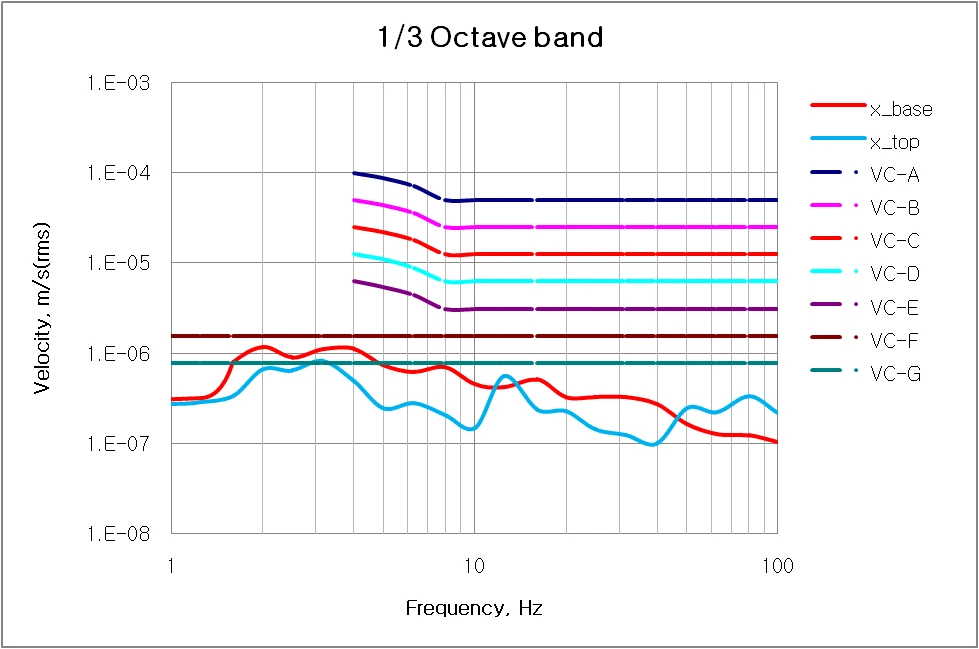

Octave band: X axis

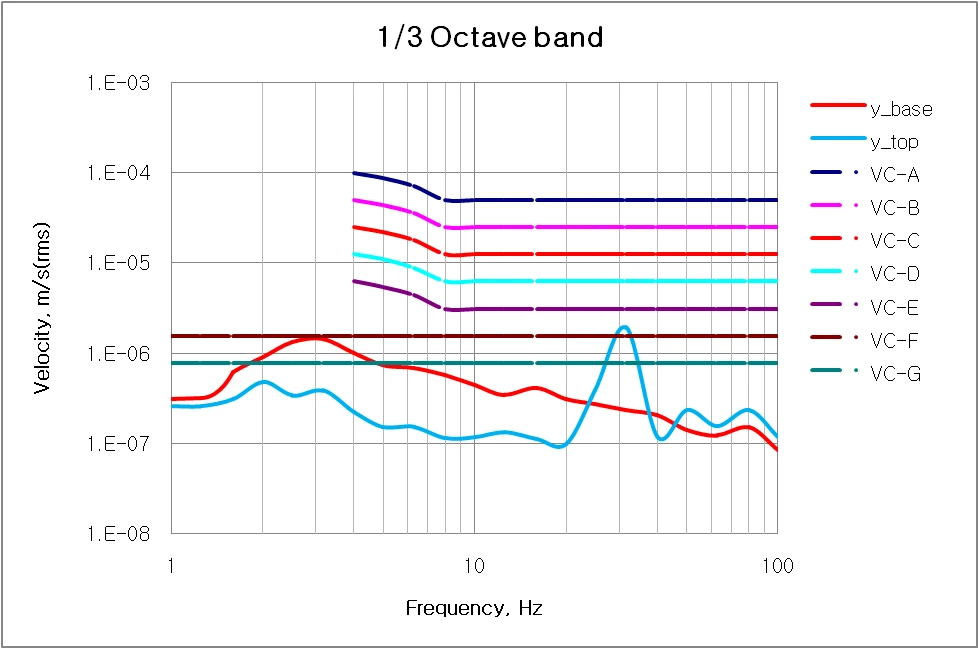

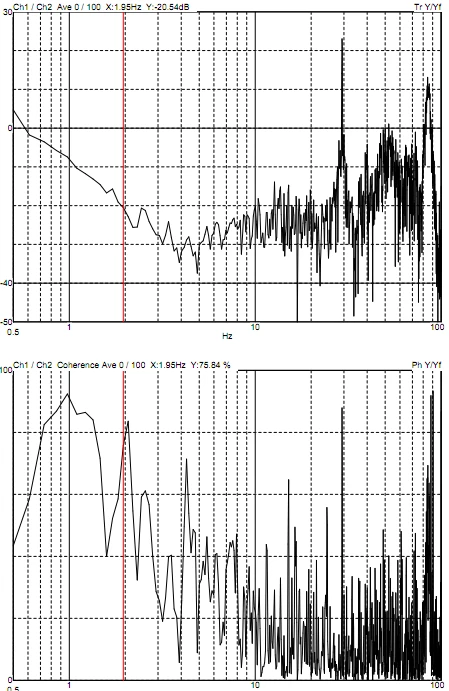

Octave band: Y axis
