J&L Tech Residual Stress Measurement System DVIA-ULF1500 Installation Report
Contents
개요
J&L tech 안산지사 개발실에 DVIA-ULF1500 설치 후 튜닝 및 진동측정 진행하였습니다.
장비 설치 및 Turned On 상태로 점검 및 진동 측정 진행하였습니다.
Data를 VC Curve로 표기 후 진동 수준에 대한 Reference 자료를 제공합니다.
제진대
모델: DVIA-ULF1500
시리얼 넘버: 260403R1
엔지니어
박규민 · 대일시스템
튜닝 날짜
2026.07.01
설치 장소
J&L tech 안산지사 개발실
End User
고객사: J&L tech
고객사 장비
제조사: (국책과제) 에스피시스템즈 & J&L Tech
장비명: 잔류응력측정기
모델: N/A
진동 스펙
N/A
장비 상태
장비 설치 및 Turned On
진동 측정 장비
10.1) Measurement Equipment
하드웨어: B&K Front End Type 3040-A-040
소프트웨어: B&K Pulse Labshop22 Version
10.2) Accelerometer
PCB 393B05
진동 측정 Setup
F Span: 200 Hz
Lines: 2400
Engineering Units: m/s
Window: Hanning
Averaging: FFT Spectrum Averaging
결론
DVIA-ULF1500 제진대 설치 및 진동 측정 결과, 상부 장비의 스테이지 이동 조건에서도 X, Y, Z 축 모두 안정적인 제진 성능 데이터를 출력했습니다.
측정 데이터 요약
| 측정 위치 | 진동 스펙 | 측정 축 | 바닥 | DVIA-ULF1500 |
|---|---|---|---|---|
| 1. 바닥 2. DVIA-ULF1500 | N/A | 수직(Z-axis) | VC-C | VC-G |
| 좌우(X-axis) | VC-C | VC-E | ||
| 전후(Y-axis) | VC-C | VC-E |
측정 데이터

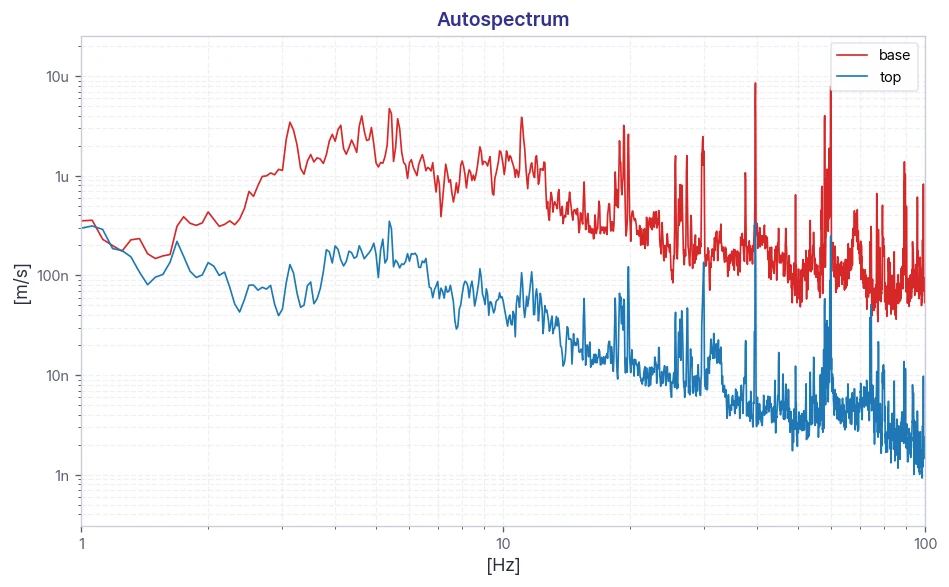

Z-axis Autospectrum

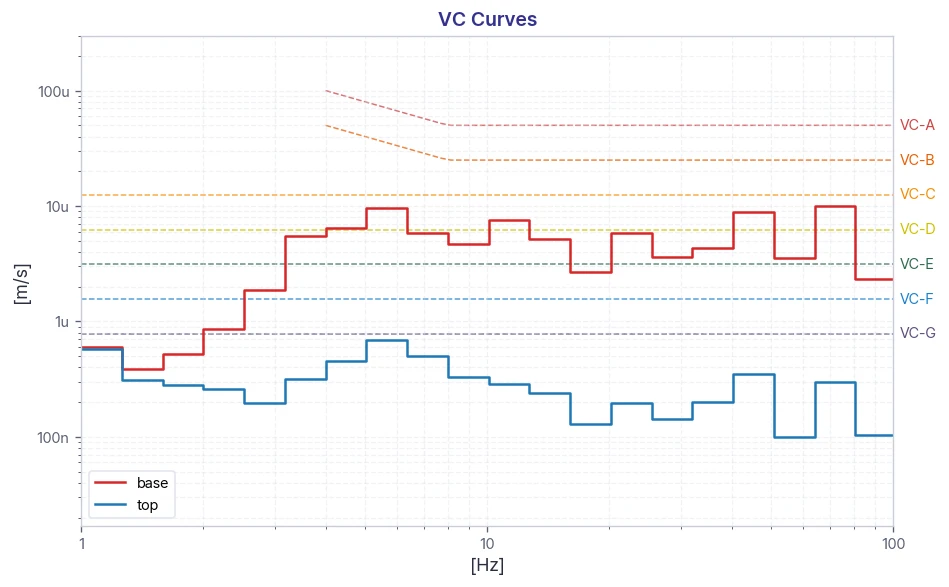

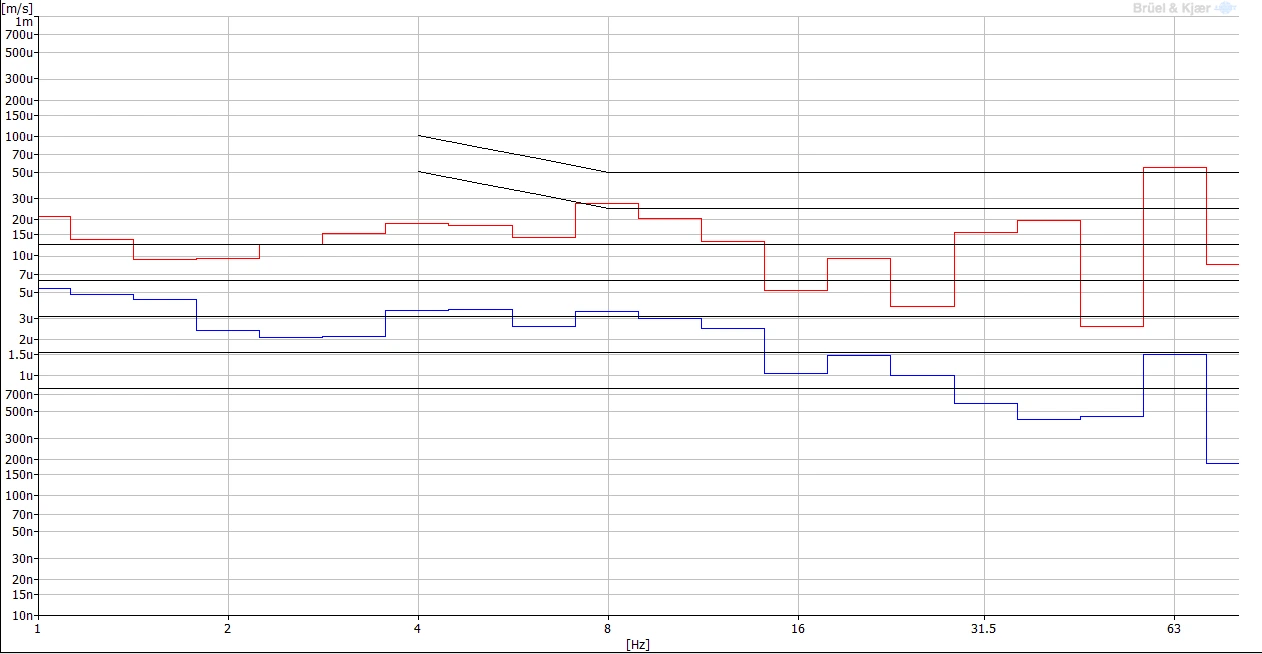

Z-axis VC Curves

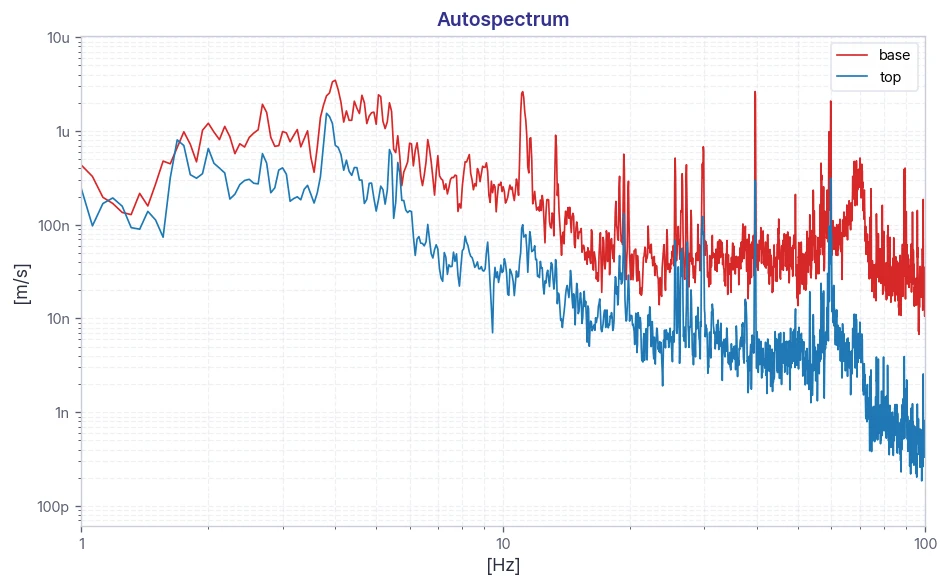

X-axis Autospectrum

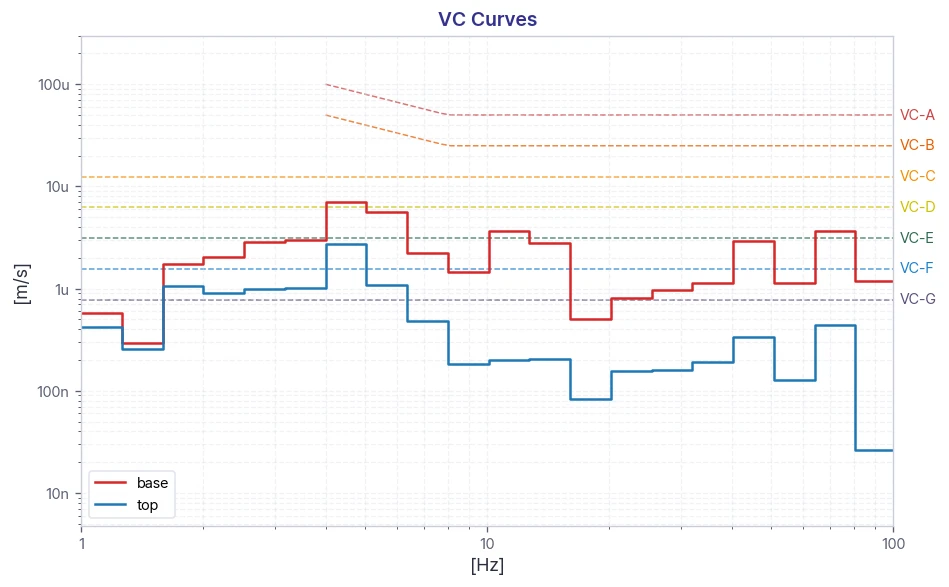

X-axis VC Curves

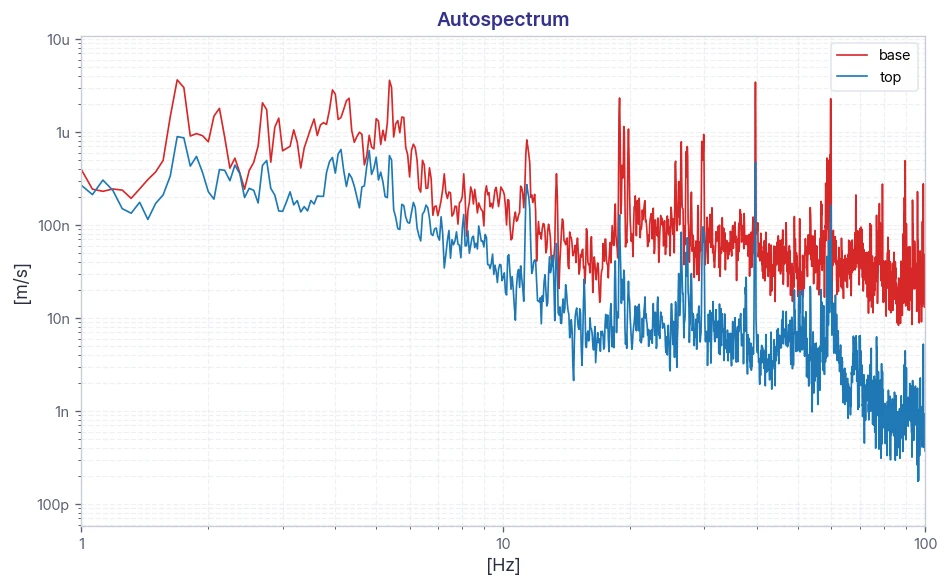

Y-axis Autospectrum

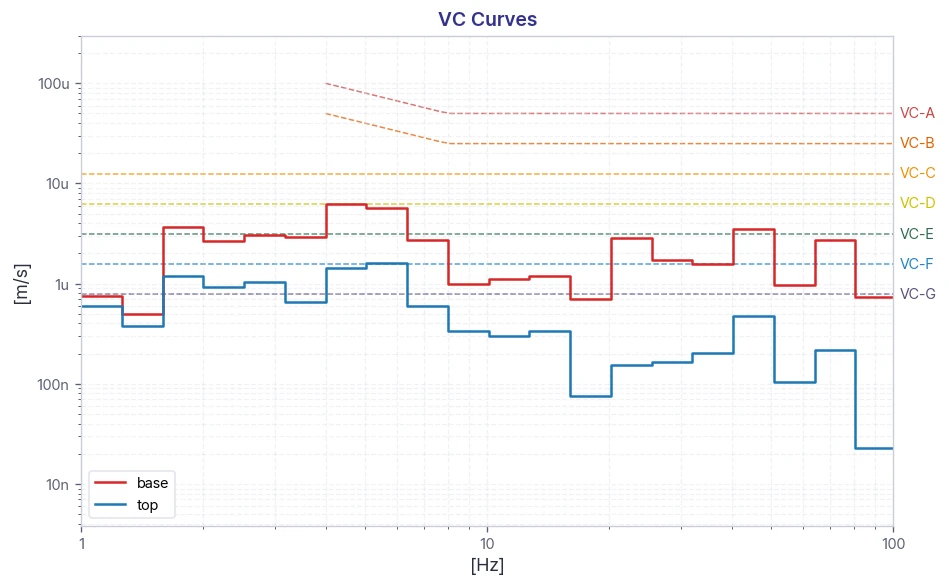

Y-axis VC Curves

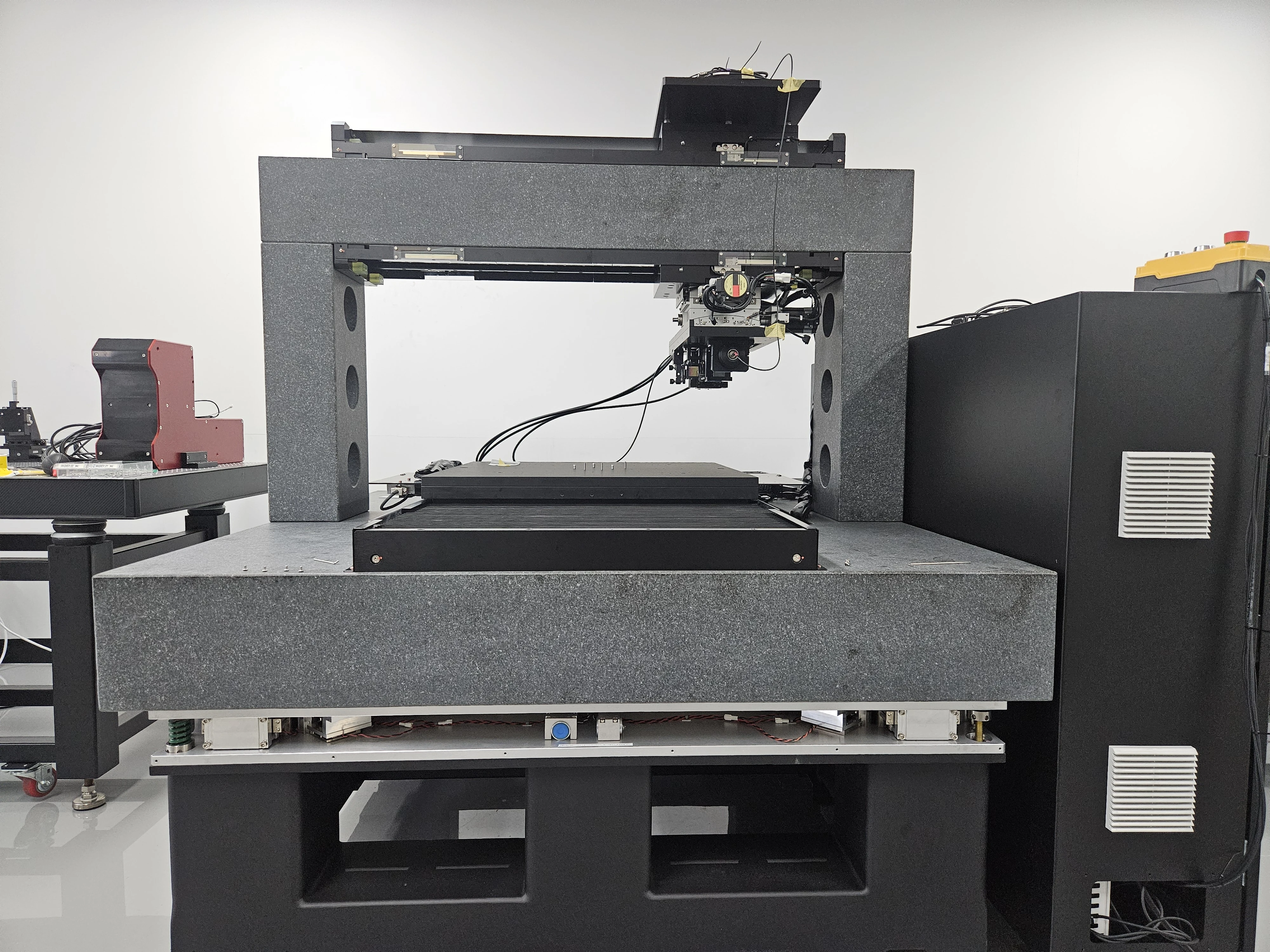

장비 사진
참고자료
아래 표는 IEST-RP-CC012.2 기준의 진동 수준 분류입니다.
참고:
1. 8~80Hz(VC-A 및 VC-B) 또는 1~80Hz(VC-C~VC-G) 주파수에 대한 1/3 옥타브 대역에서 측정됨.
2. 세부 크기는 마이크로일렉트로닉스 제조의 경우 폭, 의료 및 제약 연구의 경우 입자(세포) 크기 등을 나타냅니다. 이는 프로브 기술, AFM 및 나노기술과 관련된 이미징에 해당합니다.
이 표에 제공된 정보는 참고용입니다. 대부분의 경우 장비 및 공정의 응용 분야와 진동 요구 사항에 대해 잘 알고 있는 전문가의 조언을 구하는 것이 좋습니다.
