독립기초 제진대

엔지니어링 과제: 연성 바닥(Soft Floor)의 리스크

반도체 클린룸은 기류 순환 및 유틸리티 배관 관리를 위해 액세스 플로어 구조를 채택하지만, 이러한 구조물은 본질적으로 차세대 계측(Metrology) 장비 가 요구하는 수준의 강성을 갖추지 못합니다. 구조 동역학(Structural dynamics) 관점에서 이중바닥은 주변의 상시 진동(Ambient vibration)을 증폭 시키고 작업자나 대차로부터 발생하는 과도 진동(Transient noise)을 장비에 직접 전달하는 유연한 다이어프램(Diaphragm, 진동판)처럼 작용합니다.

수율과 직결되는 핵심 장비(Yield critical tool)를 이중바닥 타일 위에 직접 설치할 경우 연성 하중 경로(Soft load path)가 형성되어 이미지 안정성 과 측정 반복 정밀도(Measurement repeatability)가 크게 저하됩니다. 반도체 계측 장비가 요구하는 엄격한 미진동 허용 기준(VC, Vibration Criteria)을 충족하기 위해서는 장비가 이러한 유연한 그리드 구조로부터 기계적으로 완벽히 분리(Decoupled, 디커플링)되어야 합니다.

솔루션: 관성 파운데이션 (The Inertial Foundation)

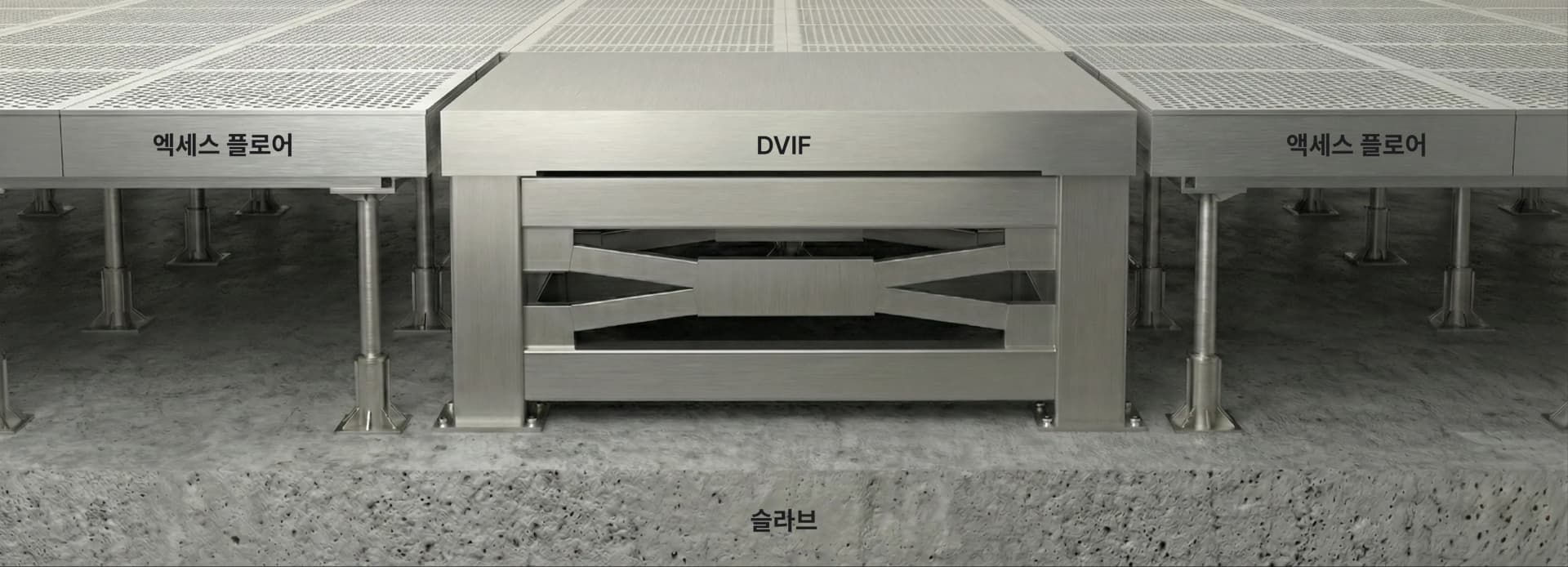

DVIF 시리즈는 불안정한 이중바닥 구조를 완전히 우회(Bypassing)하여 건물의 구조 슬래브에 직접 앵커링(Anchoring)되는 고강성의 관성 파 운데이션를 구축함으로써 이 문제를 근본적으로 해결합니다. 이러한 설계 철학은 다음 세 가지의 핵심 기계공학적 원리에 기반합니다.

완벽한 기계적 분리 (Complete Mechanical Separation)

대일시스템에서 설계하는 DVIF 관성 파운데이션과 이를 둘러싼 액세스 플로어 그리드 사이에 일반적으로 10~20 mm의 물리적 간극(Gap)을 유지합 니다. 이 완벽한 간극을 통해 주변 액세스 플로어의 진동이 진동에 민감한 정밀 장비로 전달되는 것을 원천 차단합니다.

고강성 관성 질량체: 1–100Hz 대역의 진동 모드 제어

데이터 무결성을 보장하기 위해 기초 구조물은 진동에 가장 취약한 임계 대역인 1~100 Hz 범위 내에서 바닥 진동을 증폭시켜서는 안 됩니다. DVIF는 철근 콘크리트가 빈틈없이 충전된 고하중(Heavy-duty) 스틸 프레임을 채택하고 있습니다. 이러한 복합 설계(Composite design)는 질량 대비 강성비 (Stiffness-to-mass ratio)가 극도로 뛰어난 일체형(Monolithic) 구조물을 완성합니다. 구조적 강성을 극대화함으로써 대일시스템은 기초 구조물의 고유 진동수(Natural frequency)를 건물의 상시 진동과 공진(Resonance)을 회피할 수 있 을 만큼 충분히 높게 끌어올립니다. 저주파 소음을 증폭시키고 하중 조건에서 휨 변형(Flex)이 발생할 수 있는 내부가 빈 중공형(Hollow) 스틸 프레임 과 달리, 당사의 콘크리트 충전형 솔리드 구조는 고하중의 역동적인 계측 장비에 필수적인 흔들림 없는 견고한 지지력을 제공합니다.

종합적인 현장 조사 및 엔지니어링

DVIF 관성 파운데이션의 구축은 전면적인 현장 특성 분석(Site characterization)으로 시작되는 엄격한 엔지니어링 프로젝트입니다. 대일시스템의 전문 엔지니어들은 장비 설치를 위한 정밀한 기준점(Reference point)을 설정하고 상세한 현장 진동 조사를 수행합니다. 여기에는 구조 슬래브의 진동를 측정 하여 건물의 상시 진동이 장비 제조사의 요구 사양을 충족하는지 검증하는 과정이 포함됩니다.

환경 진동 분석

DVIF 관성 파운데이션 구축은 단순한 제품 설치가 아닌 고도의 엔지니어링 프로젝트입니다. 이 프로세스는 대일시스템 엔지니어가 구조 슬래브의 진동 을 측정하여 건물의 상시 진동이 장비 제조사의 사양을 충족하는지 검증하는 현장 진동 측정(Vibration site survey)에서부터 시작됩니다.

구조 매핑 및 건축 통합

완벽한 맞춤형 기초 구조물을 설계하기 위해 당사의 현장 엔지니어들은 설비의 물리적 건축 구조를 상세하게 매핑(Mapping)합니다. 액세스 플로어 패 널의 치수와 함께, 하부 와플 슬래브(Waffle slab)에서부터 플로어 상단까지의 정확한 높이를 측정합니다. 제3각법(Third-angle projection method)을 활용하여 이중바닥이 하부 와플 슬래브 그리드와 어떻게 정렬되는지 정밀 분석합니다. 와플 슬래브 빔의 두께와 간격은 물론, 커팅이 된 액 세스 플로어를 지지하기 위해 사용된 보강용 H-빔의 위치, 크기, 지지 방향을 모두 수치화하여 문서화합니다. 이러한 데이터를 바탕으로 장비의 하중을 팹(FAB) 내 가장 강력한 구조 부재로 직접 전달하는 구조물을 설계합니다.

환경 간섭 및 예측 모델링

현장 조사는 슬래브 자체에 국한되지 않고 액세스 플로어 하부나 설치 위치 바로 아래에 존재하는 간섭 구조물 또는 장애물까지 철저히 식별합니다. 또한 장비 설치를 위한 정밀한 기준점을 설정하고, 외부 컨트롤러(액티브 제진대 설치 시) 를 액세스 플로어 상부에 거치할지 하부에 통합 매립할지 최 적의 위치를 결정합니다. 이렇게 방대하게 수집된 데이터는 당사의 구조 동역학 및 유한요소해석(FEA, Finite Element Analysis)의 핵심 기반이 되 며, 장비와 연계된 기초 구조물의 질량, 강성, 무게중심(Center of gravity)을 정밀하게 모델링하는 데 사용됩니다. 이러한 예측 모델링(Predictive modeling)을 통해 장비와 결합된 전체 시스템(Coupled system)이 높은 고유 진동수를 유지하고 건물의 지배 주파수(Dominant frequencies)와 의 공진을 피하도록 완벽하게 보장합니다.

시스템 구성 및 시공

DVIF는 각 장비 고유의 하중 및 설치 면적(Footprint)에 맞춰 정밀하게 재단된 복합 시스템입니다. 핵심 구성 요소는 장비의 무게중심과 일치하도록 콘크리트 또는 스틸 복합재로 타설된 보강 관성 질량체입니다. 이 질량체는 끊김 없는 연속적인 하중 전달 경로(Continuous load path)를 확보하기 위해 구조 슬래브 깊숙이 매립되는 케미컬 또는 기계식 앵커를 활용한 앵커링 인터페이스를 통해 단단히 고정됩니다. 클린룸의 엄격한 환경 기준을 충족 하기 위해, 기초 구조물에는 에폭시 코팅 표면 처리 또는 스테인리스 스틸 클래딩(Cladding)을 적용하여 파티클(미세먼지) 발생을 원천 차단하는 고성능 마감이 포함됩니다. 배경 암소음(Noise floor)이 극도로 가혹한 환경의 경우, 구조적 진동 에너지를 추가적으로 소산(Dissipate)시키기 위해 점탄성 소재 (Viscoelastic material)로 구성된 감쇠층(Damping layer)을 기초 구조물 내에 선택적으로 통합할 수 있습니다.

고강성 관성 매스: 1~100 Hz 모드 제어

데이터 무결성을 보장하기 위해 기초 구조물은 진동에 가장 취약한 임계 대역인 1~100Hz 범위 내에서 바닥 진동을 증폭시켜서는 안 됩니다. DVIF는 철근 콘크리트가 완벽하게 충전된 고하중 스틸 프레임을 채택하고 있으며, 이러한 복합 설계는 질량 대비 강성비가 예외적으로 뛰어난 일체형 구조물을 완성합니다.

가장 핵심적인 기술력은, 이 관성 질량체가 현장 조사에서 파악한 실제 와플 슬래브 그리드 및 H-빔 보강 데이터를 바탕으로 완벽하게 '구조적 튜닝 (Structurally tuned)'된다는 것입니다. 기초 구조물의 하중 지지점(Load point)을 설비 내 가장 강력한 구조 부재에 정확히 일치시킴으로써 유효 강성 (Effective stiffness)을 극대화하고, 시스템의 고유 진동수를 건물 주변 진동과의 공진 구간을 완전히 벗어난 높은 대역으로 끌어올립니다. 저주파 소음 을 증폭시키고 하중 조건에서 휨 변형이 발생할 수 있는 내부가 빈 스틸 프레임과 달리, 당사의 콘크리트 충전형 솔리드 구조는 중량급 다이내믹 계측 장비 에 필수적이고 철저히 검증된 견고한 지지력을 제공합니다.
