YIMOTECH Sensofar Sneox Optical Profilometer DVIA-ULFD350 Installation Report
DVIA-ULF Series
Installation Report
YIMOTECH
Heihe Electronics
Sensofar
Sneox
Optical Profilometer
DVIA-ULFD350
251211R2
Suzhou
Contents
개요
중국 쑤저우(Suzhou)에 DVIA-ULFD350을 설치한 뒤 튜닝과 진동 측정을 진행했습니다.
진동 측정은 장비를 IDLE 상태로 둔 채 수행했습니다.
측정 결과는 VC Curve로 정리했고, 진동 수준을 판단할 수 있도록 참고 자료를 함께 실었습니다.
제진 시스템 정보
모델: DVIA-ULFD350
시리얼 넘버: 251211R2
엔지니어
Gyumin.Park · DAEIL SYSTEMS
튜닝 일자
2026.07.20
보고서 작성일
2026.07.31
End User
Heihe Electronics Co., Ltd.
튜닝 횟수
1st
설치 장소
Suzhou
고객사 장비
제조사: Sensofar
장비명: Optical Profilometer
모델: Sneox
진동 사양
NA
장비 상태
IDLE

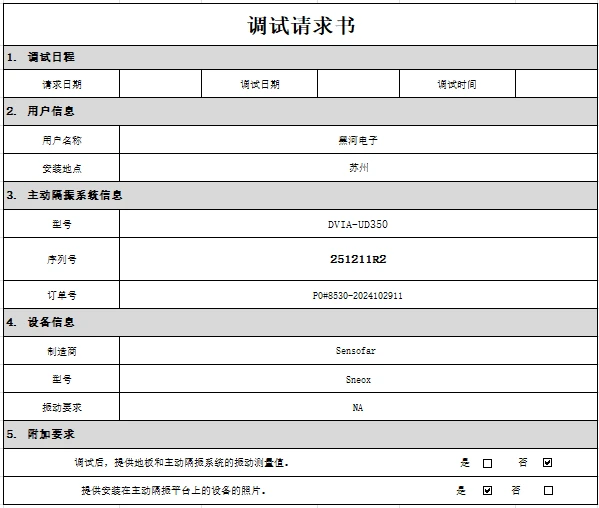

Tuning Request
측정 요약
| Measurement Point | Vibration Specifications | Axis | Result | |
|---|---|---|---|---|
| Floor | DVIA-ULFD350 | |||
| 1. Floor 2. DVIA-ULFD350 | See Section 9 | Vertical | VC-E | VC-G |
| Left to Right | VC-F | VC-G | ||
| Front to Back | VC-F | VC-G | ||
측정 데이터 (UI 프로그램)

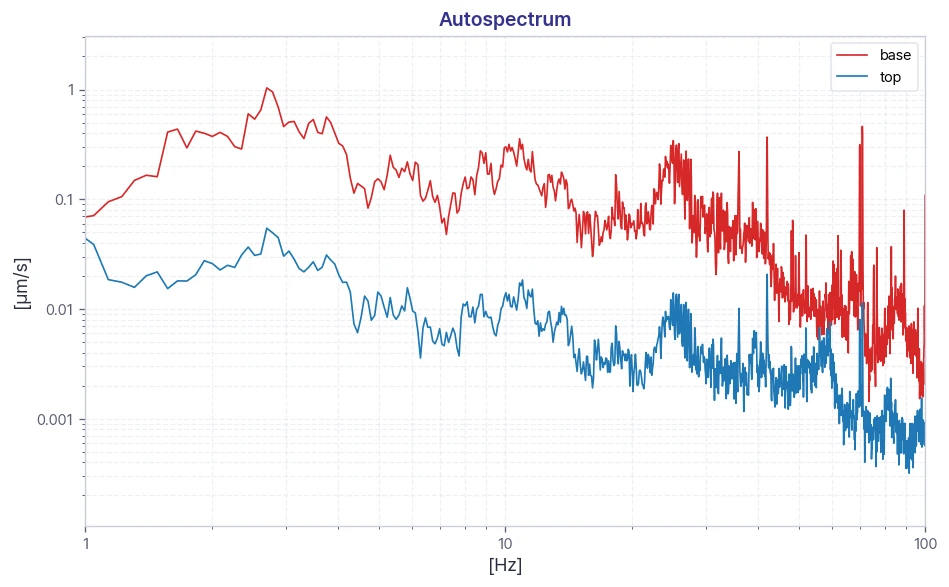

수직 — Autospectrum

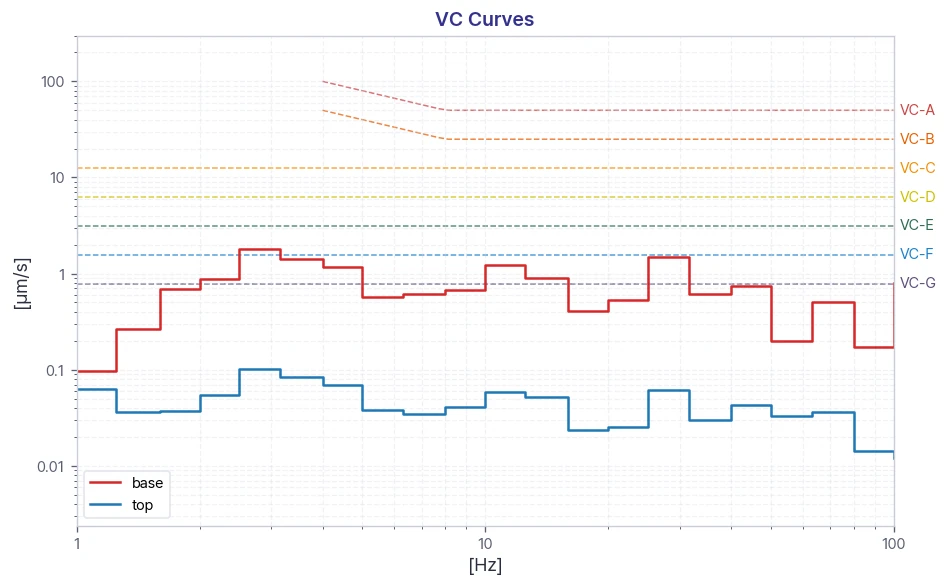

수직 — VC Curves

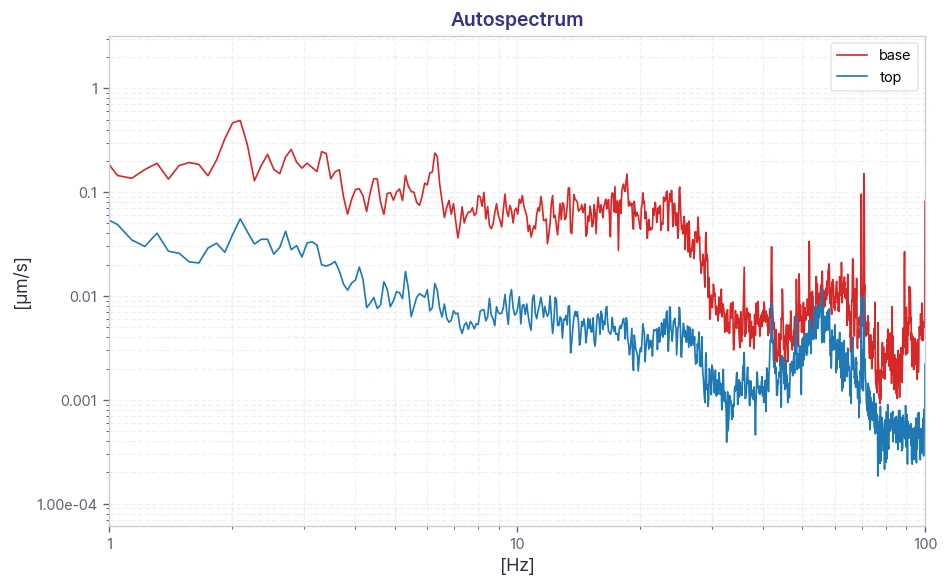

좌우 — Autospectrum

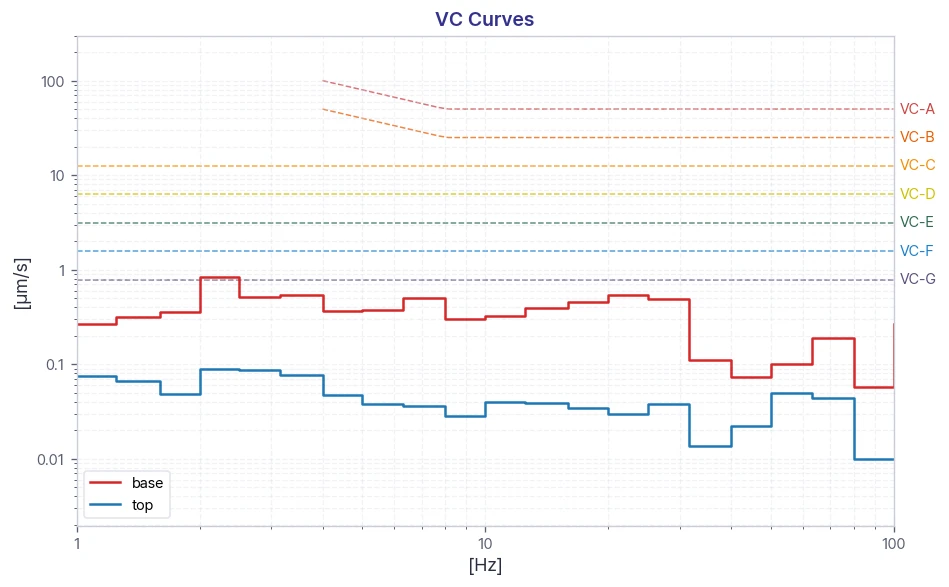

좌우 — VC Curves

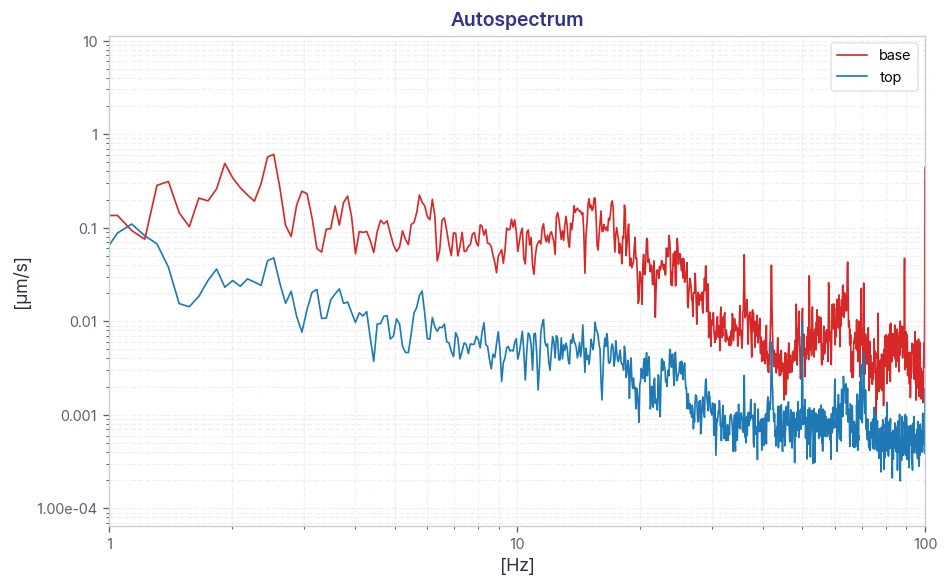

전후 — Autospectrum

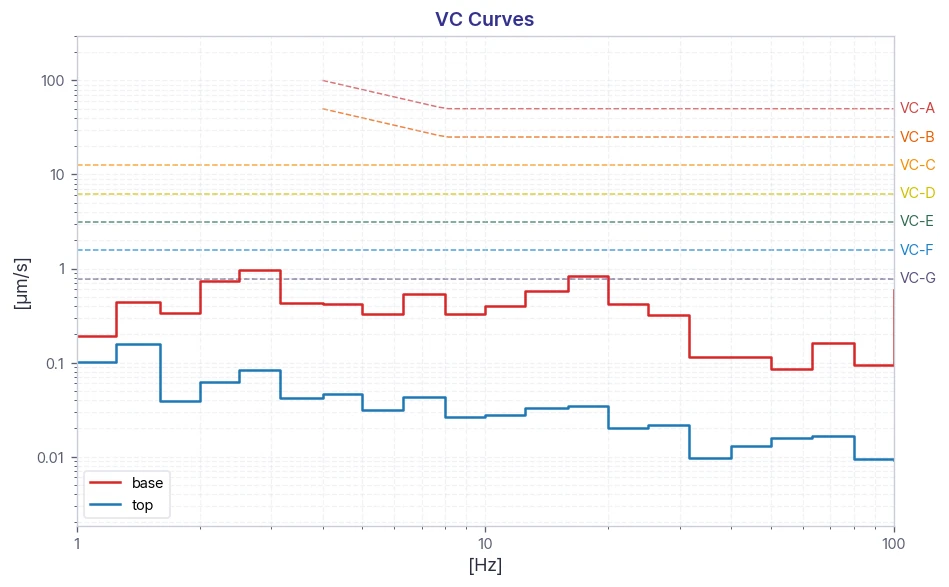

전후 — VC Curves

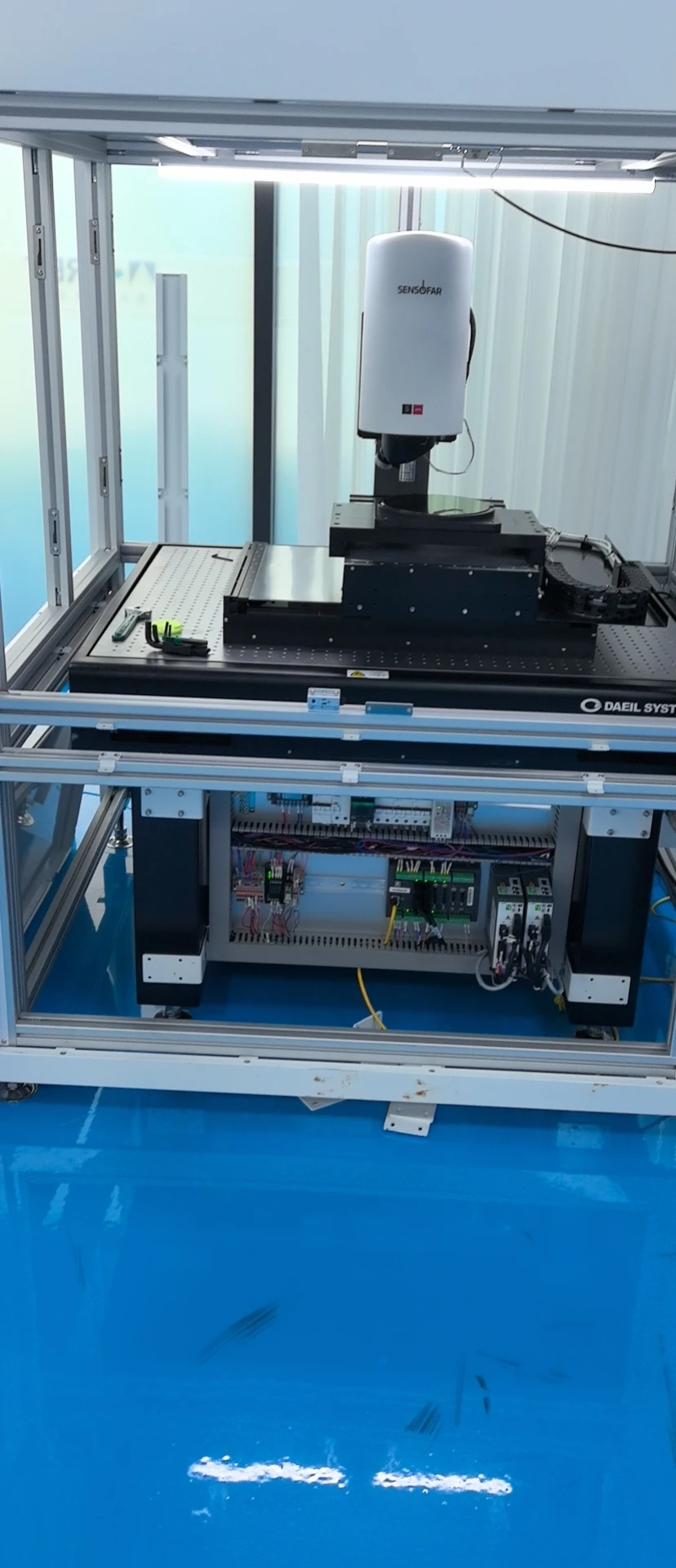

설치 사진
참고자료
아래 표는 IEST-RP-CC012.2를 기준으로 진동 수준을 분류한 것입니다.
참고:
1. VC-A·VC-B는 8~80Hz, VC-C~VC-G는 1~80Hz 구간의 1/3 옥타브 밴드에서 측정한 값입니다.
2. 세부 크기는 마이크로일렉트로닉스 제조에서는 선폭을, 의료·제약 연구에서는 입자(셀) 크기를 뜻하며, 프로브 기술·AFM·나노 기술 관련 이미징에도 적용됩니다.
3. 이 표의 값은 참고용입니다. 실제 적용 시에는 해당 장비와 공정의 진동 요구 조건을 잘 아는 전문가의 조언을 받는 것을 권장합니다.
