설치 보고서
DVIA-ULF Series
12-18-2025
YIMO ZEISS Sigma360 DVIA-ULF700 Installation Report
DVIA-ULF Series
Installation Report
ZEISS
목차
개요
DVIA-ULF700 능동형 진동 절연 플랫폼이 적절하게 설치되어 의도한 대로 작동하고 있습니다.
진동 절연 시스템 정보
모델: DVIA-ULF700
시리얼 번호: 250923R3
엔지니어
DAEIL SYSTEMS 이채원
튜닝 날짜
2025년 12월 18일
최종 사용자
미상
튜닝 시도 횟수
1차
위치
미상
장비
제조사: ZEISS
장비: Sigma 360
모델: DVIA-ULF700

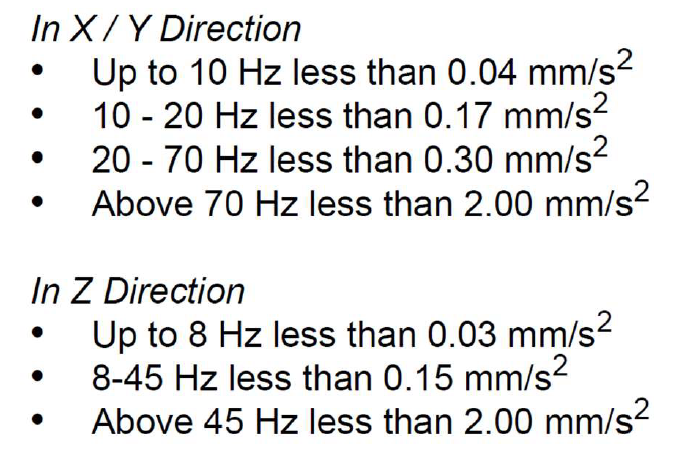

진동 사양
장비 상태
장비 전원 켜짐/유휴 상태
튜닝 요청
해당 없음
측정 요약
| 측정 지점 | 상태 | 축 | 측정 데이터 | ||
|---|---|---|---|---|---|
| 바닥 | ULF700 | ||||
| 1. 바닥 2. ULF700 | Sigma 전원 켜짐/유휴 상태 | 수직 | VC-C @ 40 Hz | VC-G @ 40 Hz | |
| 좌우 | VC-F @ 12.5 Hz | VC-G @ 12.5 Hz | |||
| 전후 | VC-F @ 12.5 Hz | VC-G @ 12.5 Hz | |||
UI 프로그램을 통해 얻은 측정 데이터

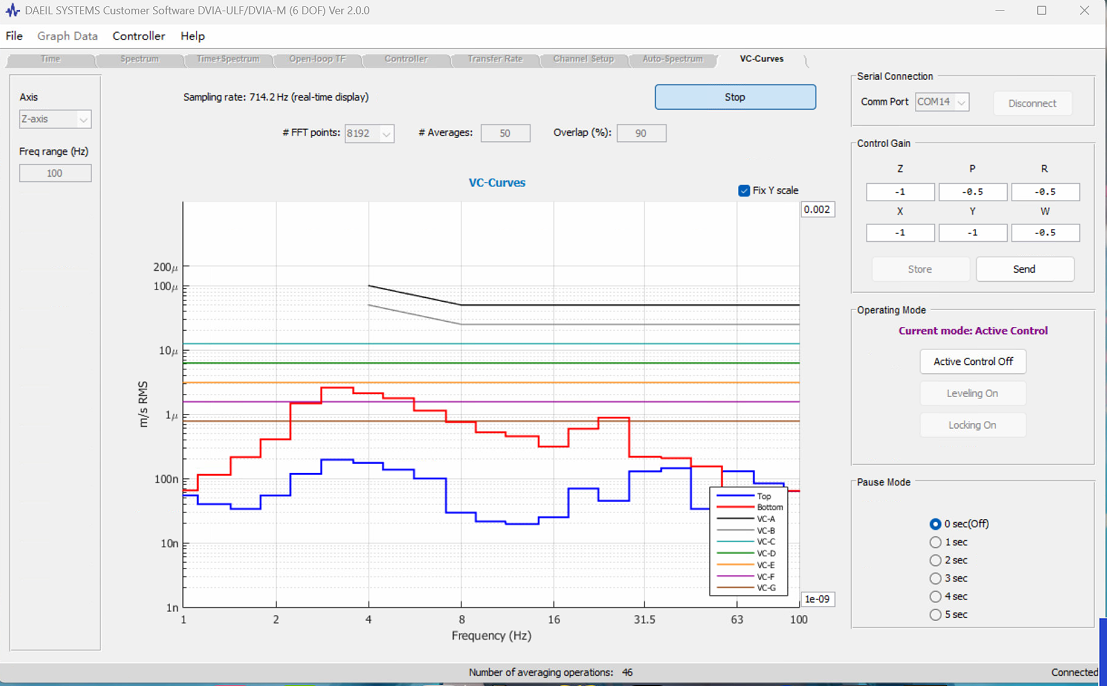

수직 VC 곡선

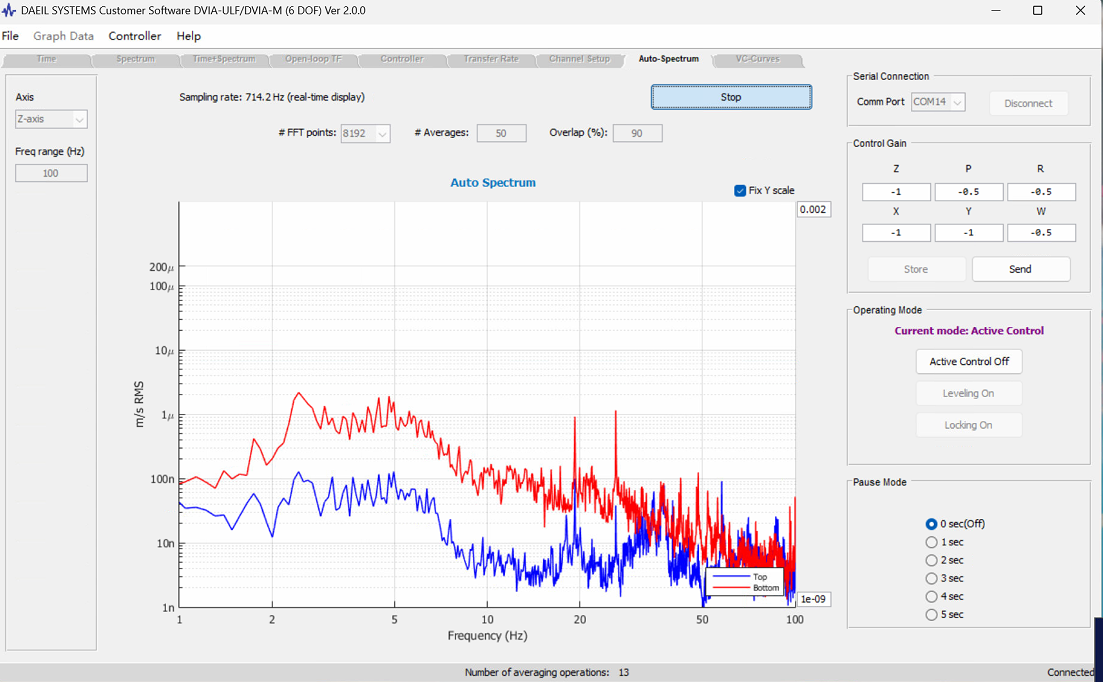

수직 Auto Spectrum

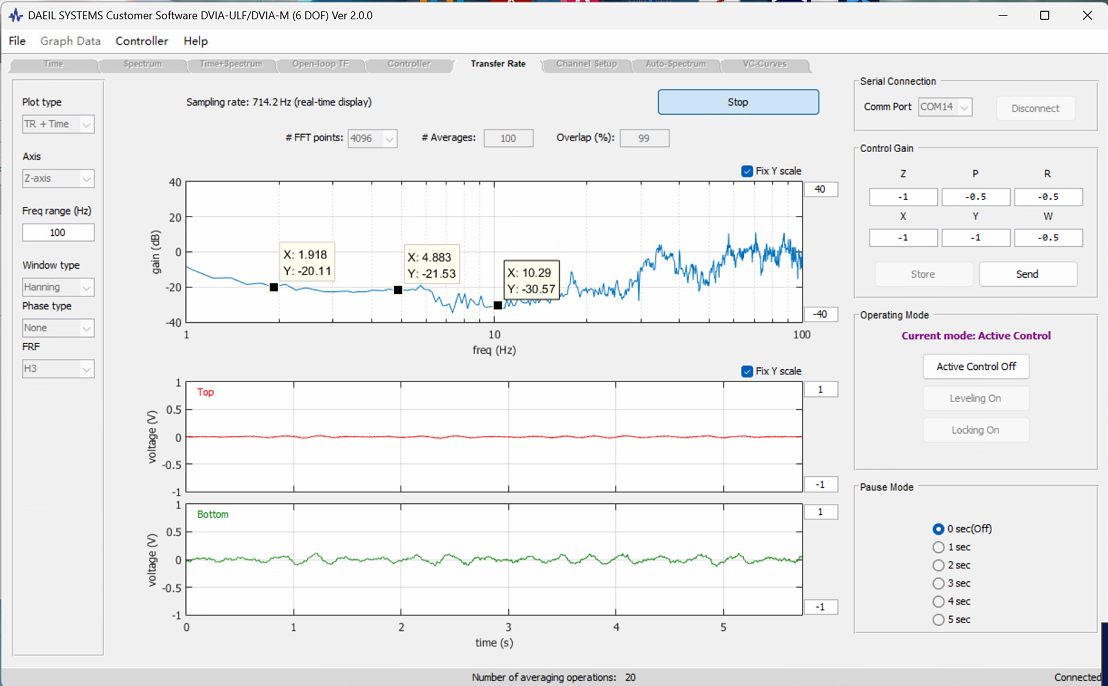

수직 전달률

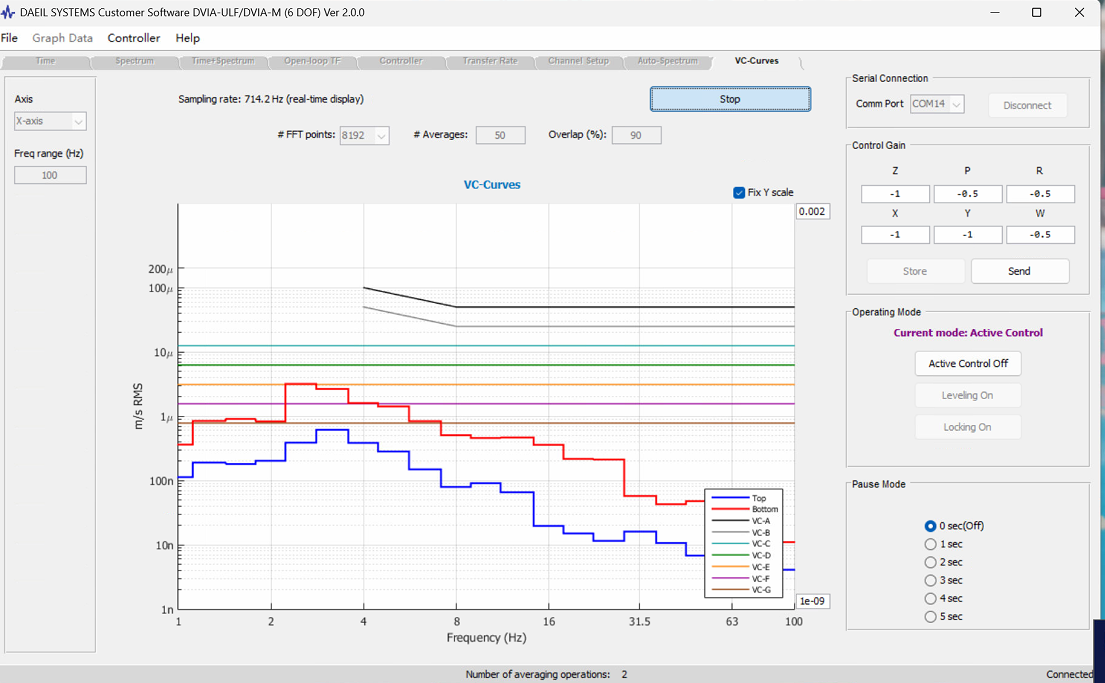

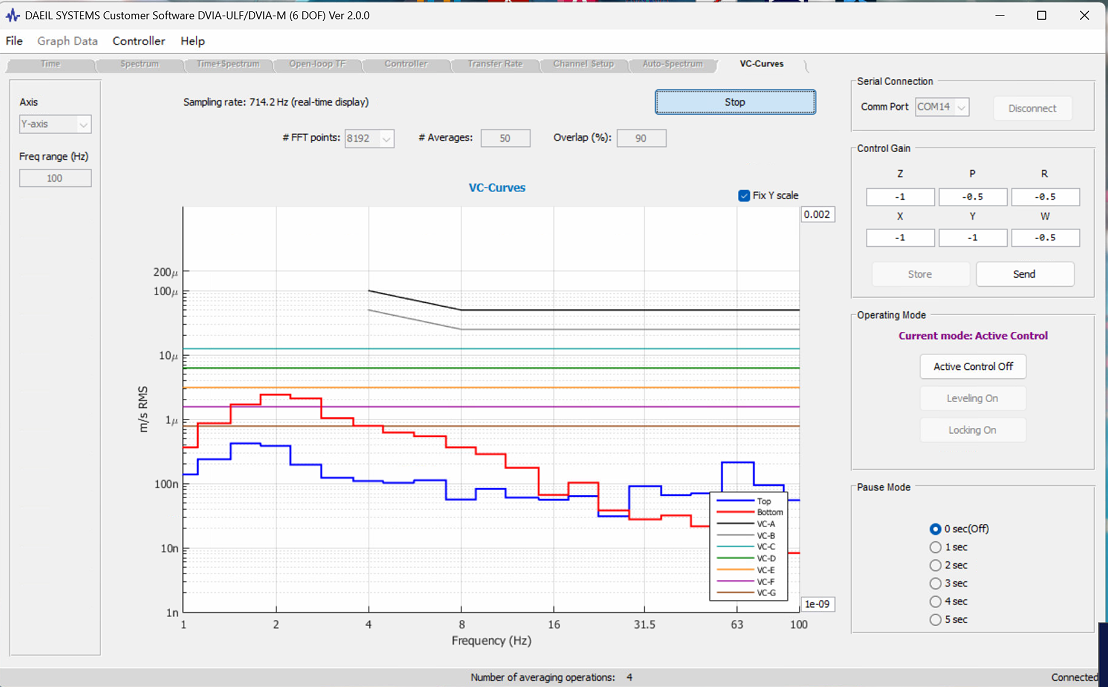

좌우 VC 곡선

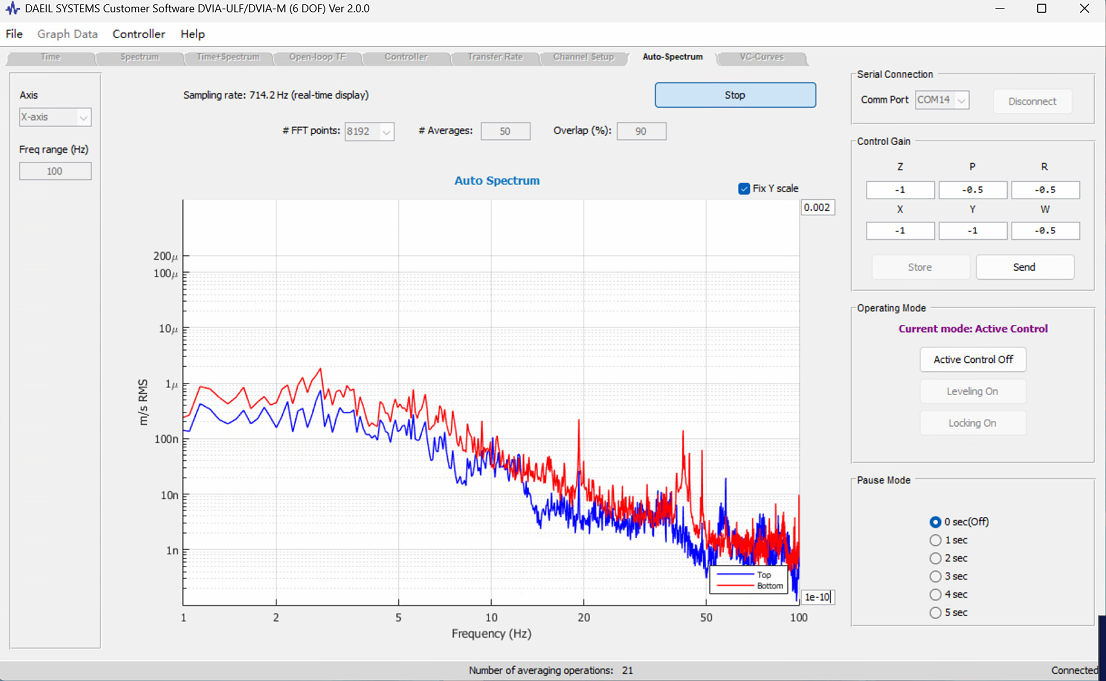

좌우 Auto Spectrum

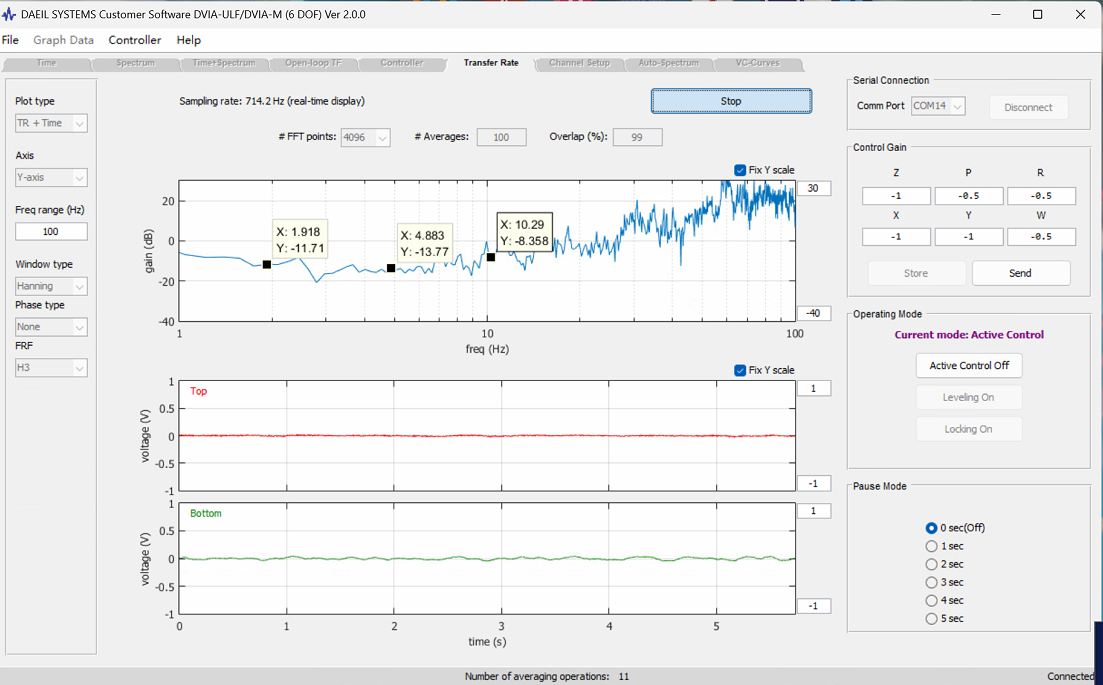

좌우 전달률
전후 VC 곡선

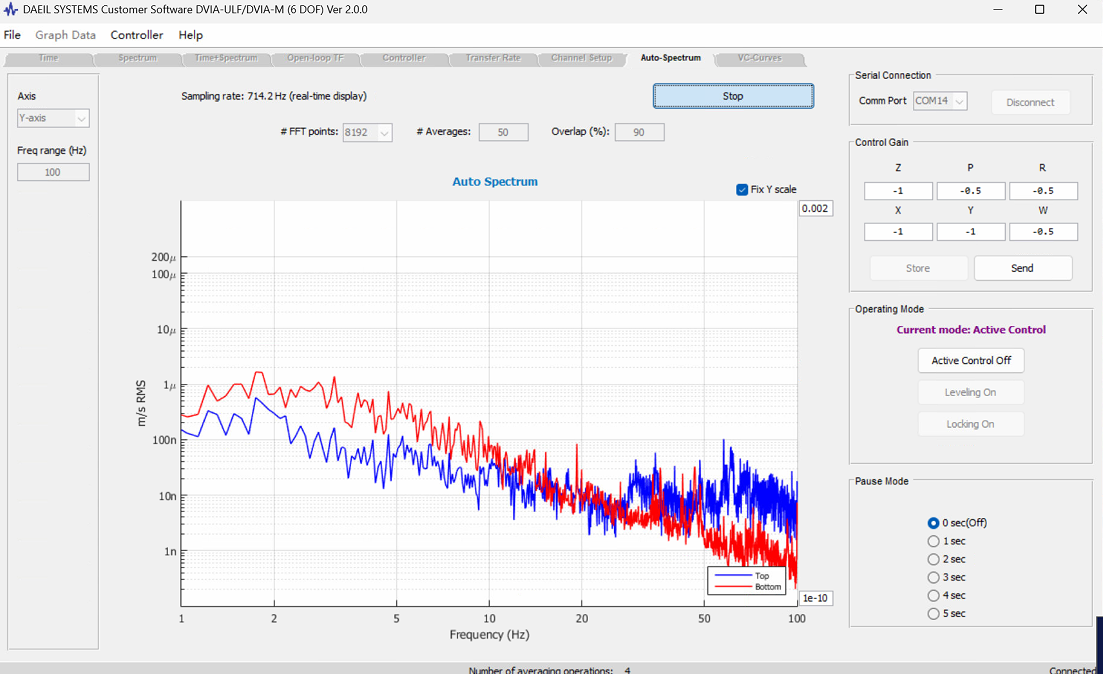

전후 Auto Spectrum

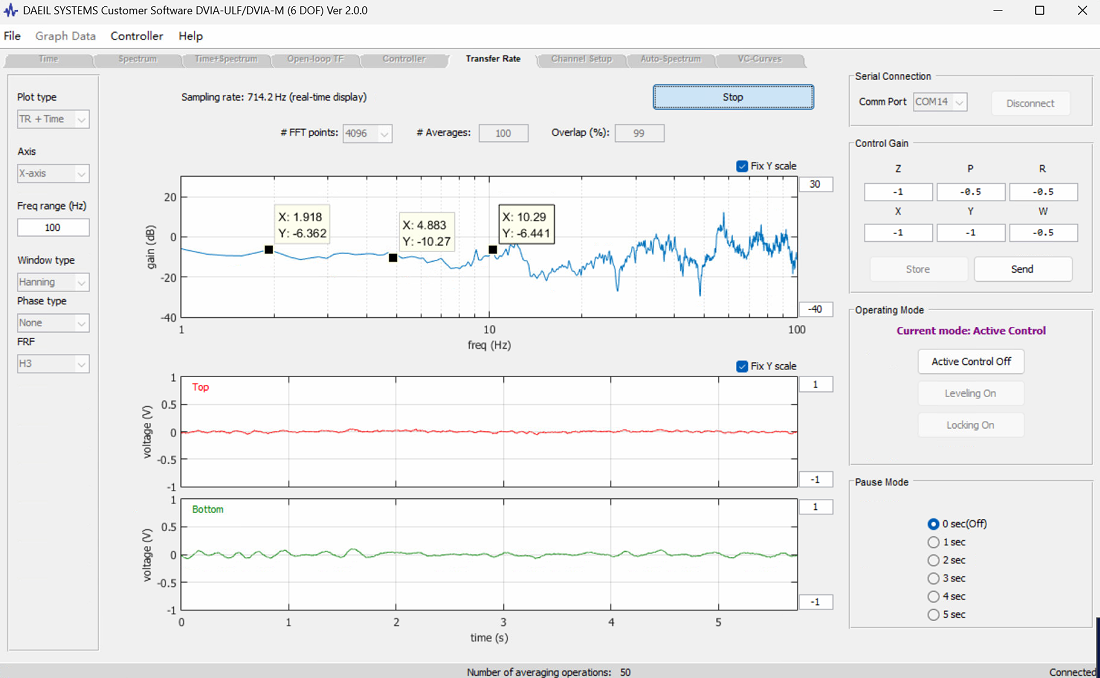

전후 전달률

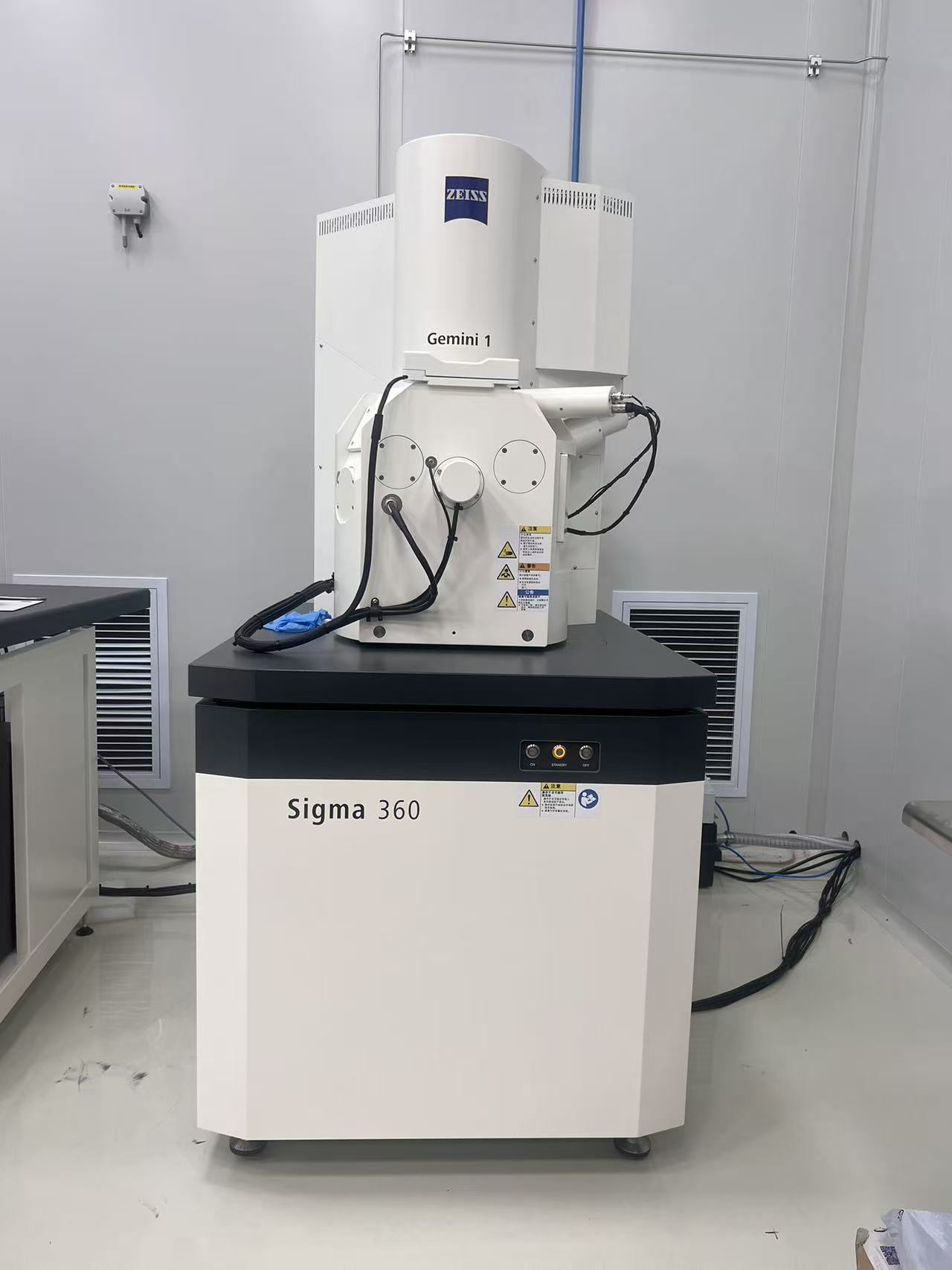

장비 사진
참조
일반 진동 기준
*참고:*
- 8-80 Hz (VC-A/B) 또는 1-80 Hz (VC-C ~ VC-G)에서 1/3 옥타브 밴드로 측정.
- 세부 크기는 마이크로일렉트로닉스 제조의 선폭 또는 의료 연구의 입자 크기를 의미.
