설치 보고서
DVIA-M Series
08-13-2026

FST LAZIN LODAS-B18 Photomask Blank Inspection System DVIF-FB (241001R5) Installation Report — Post-Reinforcement Performance Verification

DVIF Series
Installation Report
FST
LAZIN
LODAS-B18
Photomask Blank Inspection System
DVIF-FB
DVIF-FB-1000x2000x3000H
241001R5
Osan

개요

FST 오산 사업장 3층 Clean Room에 DVIF-FB-1000x2000x3000H 보강 작업 후 성능 확인을 위해 진동측정 진행하였습니다.

IDLE 상태로 진동 측정 진행하였습니다.

Data를 VC Curve로 표기 후 진동 수준에 대한 Reference 자료를 제공합니다.

제진대

모델: DVIF-FB-1000x2000x3000H

시리얼 넘버: 241001R5

엔지니어

박규민 · 대일시스템

튜닝 날짜

2026.08.13

설치 장소

FST 오산사업장 3층 클린룸

End User

FST

고객사 장비

제조사: LAZIN

장비명: 포토마스크 블랭크 검사장치

모델: LODAS-B18

진동 스펙

수평

주파수 [Hz]스펙 [µm/s RMS]
125
10025

수직

주파수 [Hz]스펙 [µm/s RMS]
125
10025

장비 상태

IDLE

진동 측정 장비

10.1) Measurement Equipment

하드웨어: B&K Front End Type 3040-A-040

소프트웨어: B&K Pulse Labshop22 Version

10.2) Accelerometer

PCB 393B05

진동 측정 Setup

F Span: 200 Hz

Lines: 2400

Engineering Units: m/s

Window: Hanning

Averaging: FFT Spectrum Averaging

결론

지난 8월 13일 귀사 담당자 입회하에 FST 오산 사업장 3층 클린룸 DVIF-FB 상판 보강 및 마감 작업 완료 후 진동 측정을 진행하였습니다.

1. 보강 전후 비교

구조 보강 전에는 3축(수직·좌우·전후) 모두 진동 관리 기준인 SPEC(VC-B)을 초과하였으나, 보강 작업 후 수직(Z) 및 좌우(X) 2개 축에서 SPEC을 완벽히 충족하는 결과를 확보했습니다.

수직 (Z축): 27.7 µm/s → 17.9 µm/s (35.4% 저감) / [VC-B 충족]

좌우 (X축): 70.7 µm/s → 22.4 µm/s (68.3% 저감) / [VC-B 충족]

전후 (Y축): 71.0 µm/s → 48.0 µm/s (32.4% 저감) / [VC-A]

전 방향에 걸쳐 유의미한 진동 저감 효과가 확인되었으며, 특히 전후(Y)방향은 약 32.4% 저감 되었습니다.

2. 전후(Y) 방향 측정 결과에 대한 기술적 소견

본 대상물은 높이 3 m 이상의 입형 구조로, 수평 방향 가진에 대해 상단부에서 모멘트 암에 의한 응답 증폭이 발생하는 것이 구조적 특성입니다.

측정 결과에서도 수직 방향은 Floor 대비 증폭이 관측되지 않는 반면, 수평 방향에서만 증폭이 나타나는 것으로 확인됩니다.

금회 보강은 이러한 수평 방향 응답을 전후 기준 약 32.4% 저감시켰으며, 해당 형상의 구조물에서 확보 가능한 실질적 개선 수준에 해당합니다.

전후 방향은 VC-A 수준으로 SPEC(VC-B)에는 도달하지 못하였습니다.

측정 데이터 요약

DVIF-FB 상판

측정 위치진동 스펙측정 축DVIF-FB 상판
1. DVIF-FB 상판Section 8 참조수직(Z-axis)PASS
좌우(X-axis)PASS
전후(Y-axis)FAIL

Stage

측정 위치진동 스펙측정 축상부 장비 Stage
1. 상부 장비 StageSection 8 참조수직(Z-axis)FAIL
좌우(X-axis)FAIL
전후(Y-axis)PASS

측정 데이터

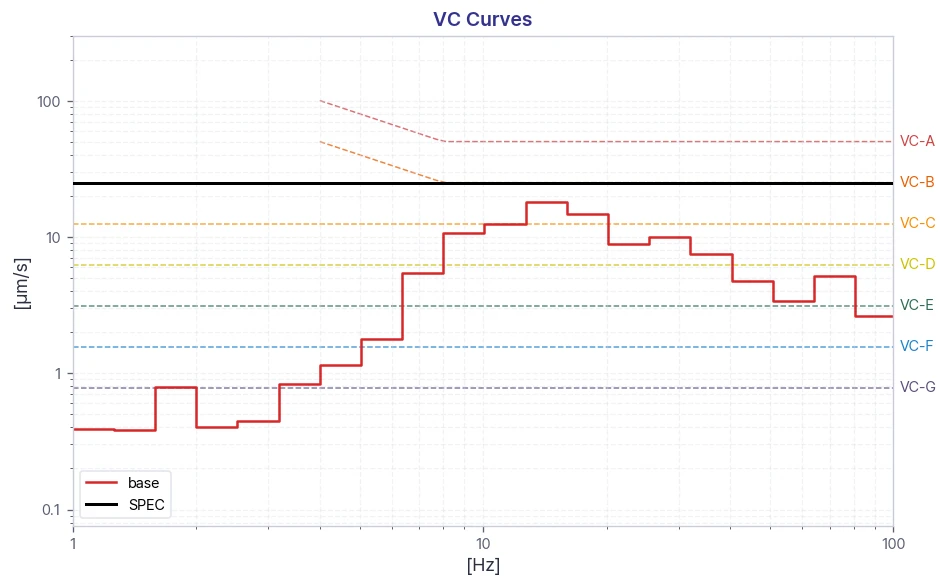

DVIF-FB 상판 — 수직(Z-axis) VC Curves

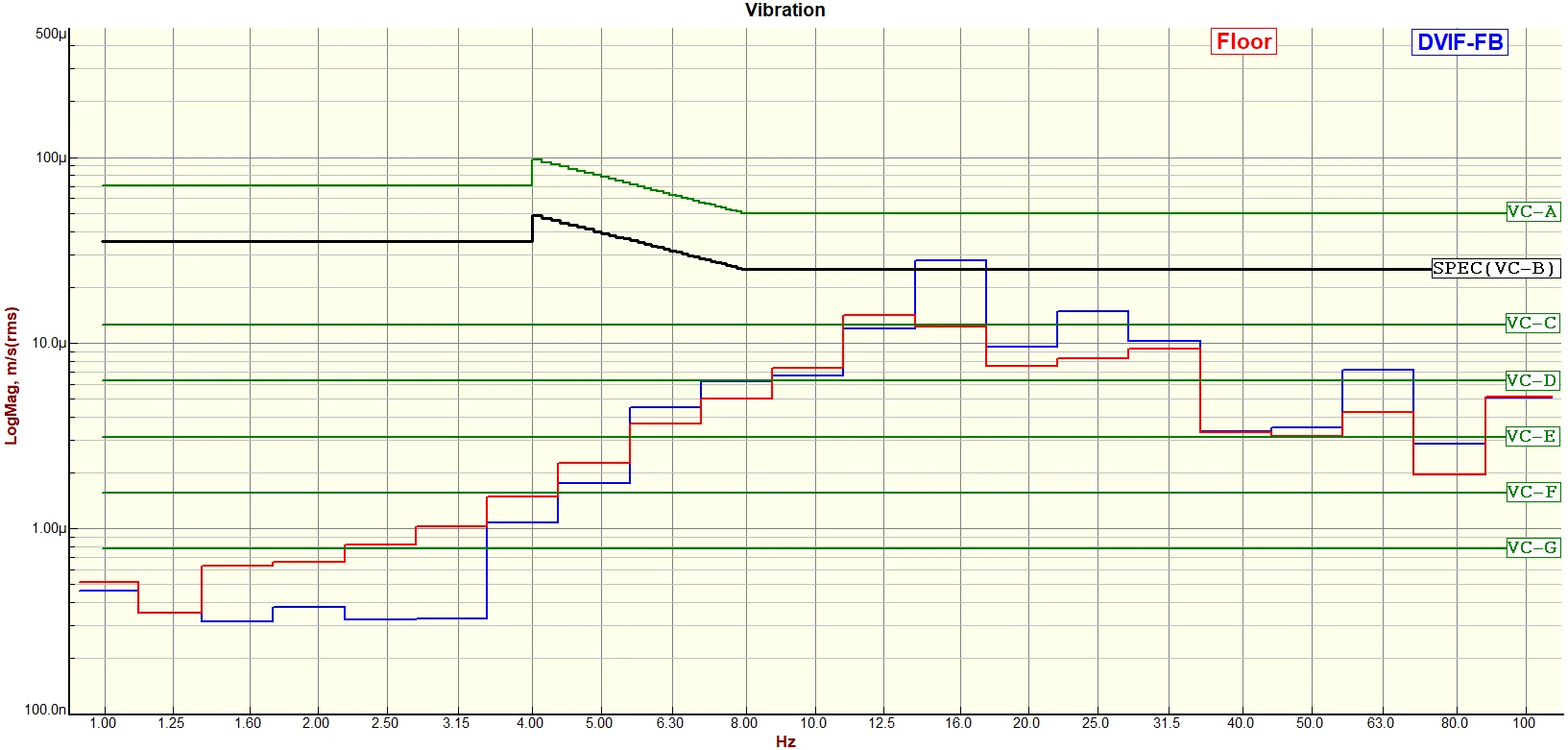

DVIF-FB 상판 — 수직(Z-axis) VC Curves (보강 전)

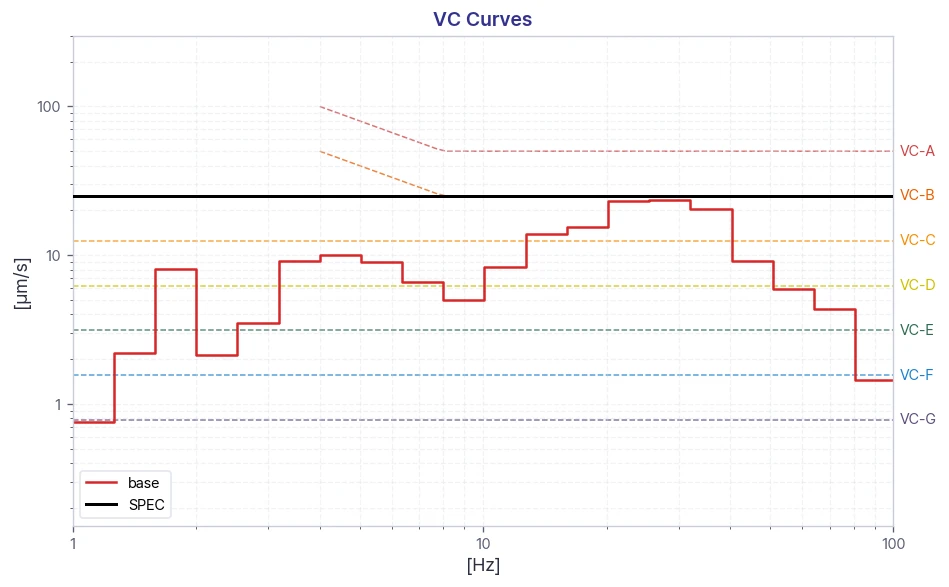

DVIF-FB 상판 — 좌우(X-axis) VC Curves

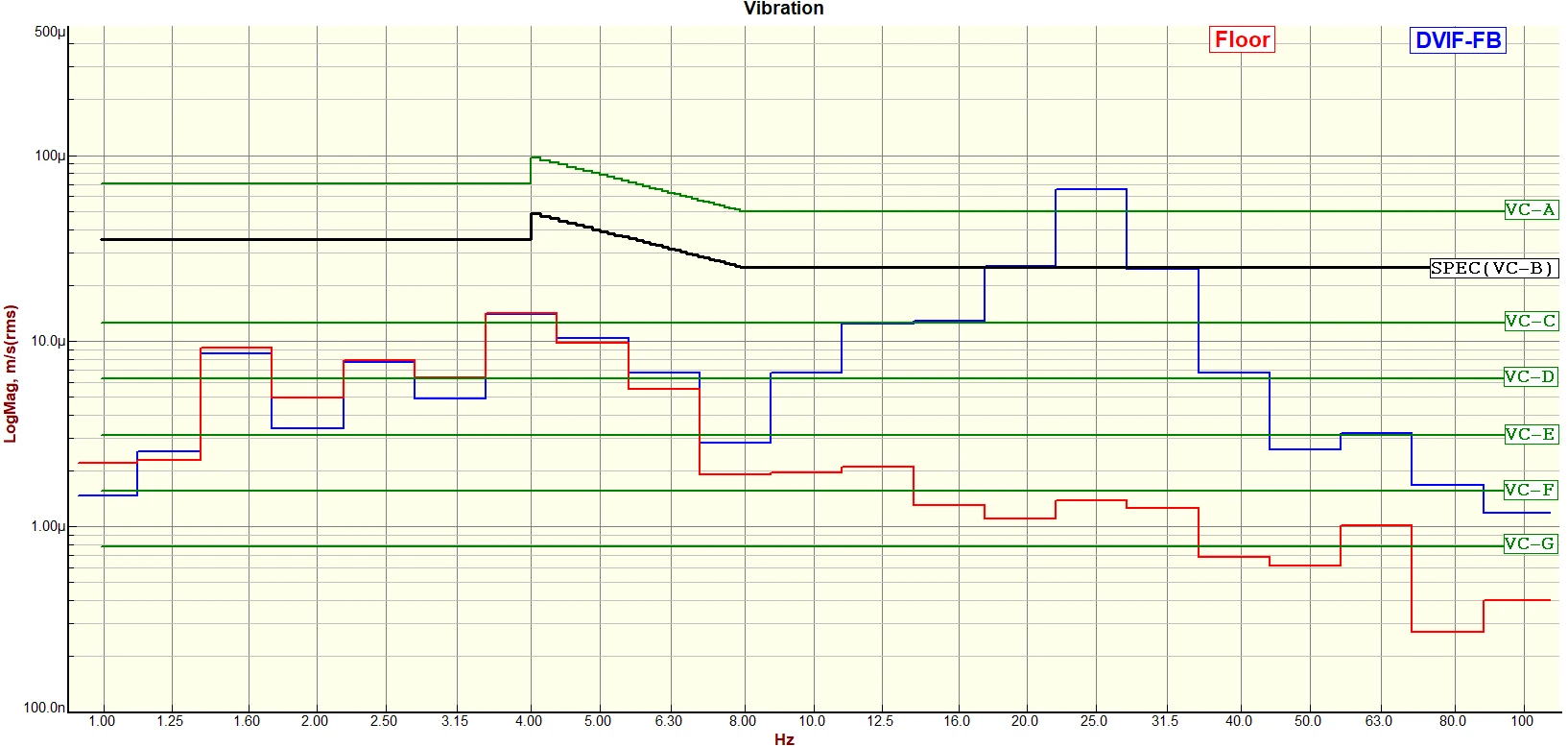

DVIF-FB 상판 — 좌우(X-axis) VC Curves (보강 전)

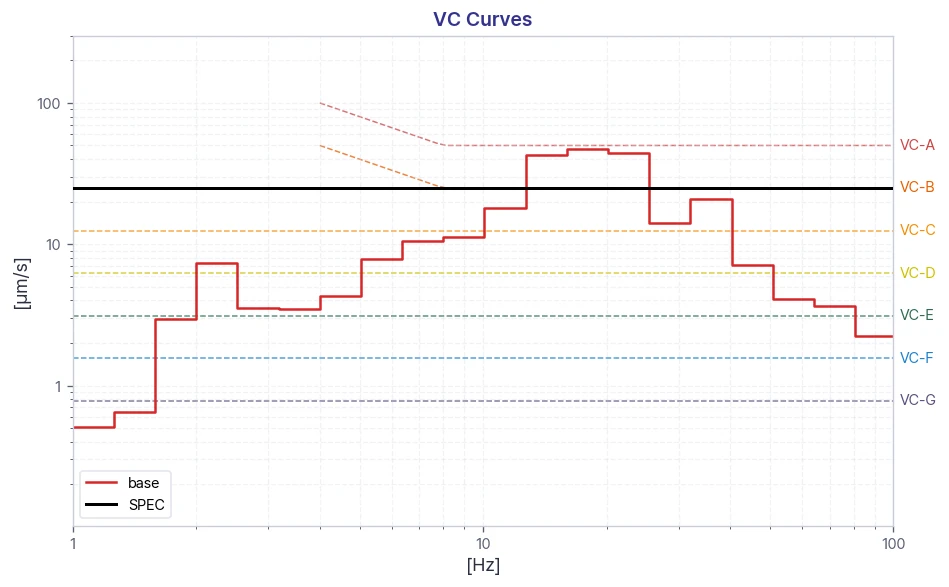

DVIF-FB 상판 — 전후(Y-axis) VC Curves

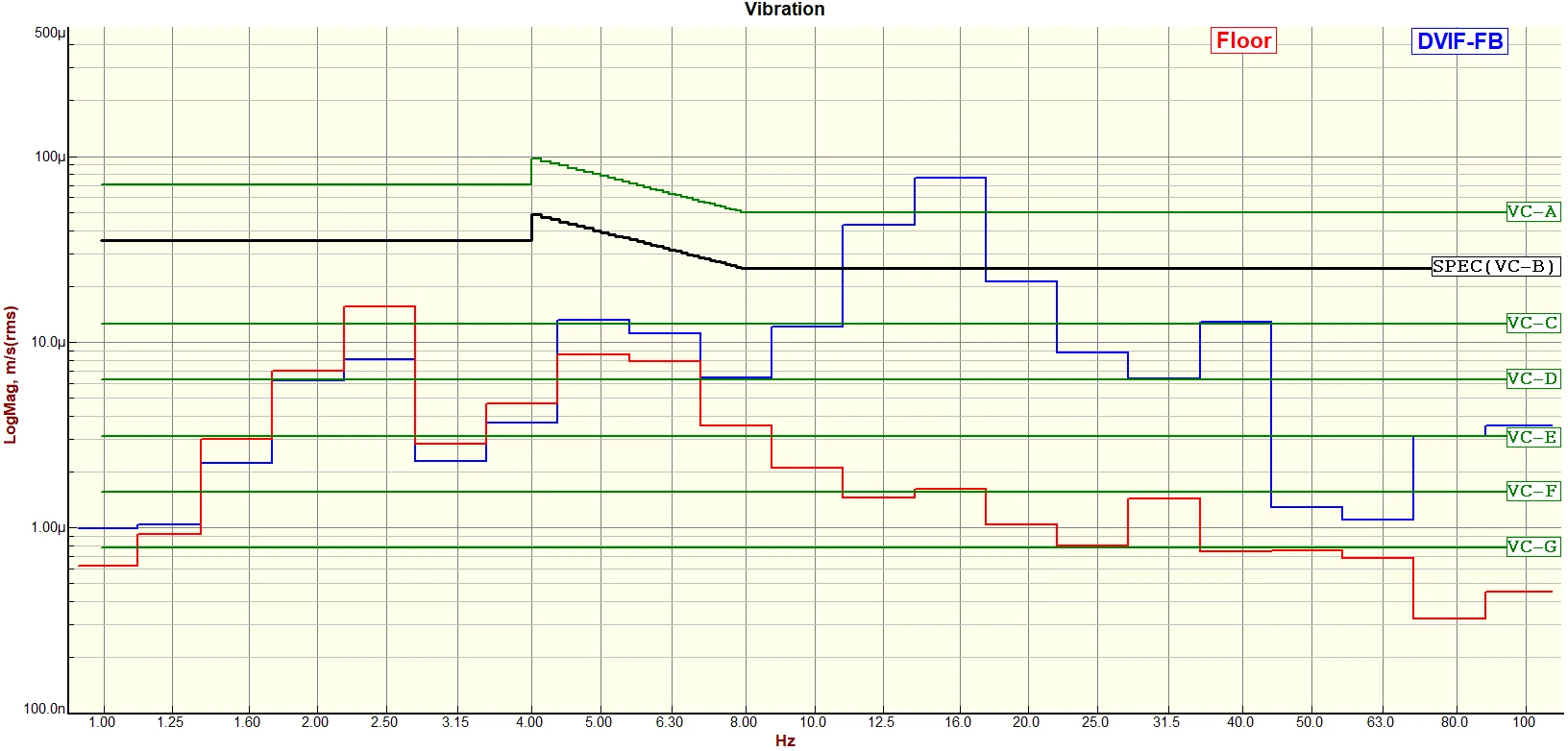

DVIF-FB 상판 — 전후(Y-axis) VC Curves (보강 전)

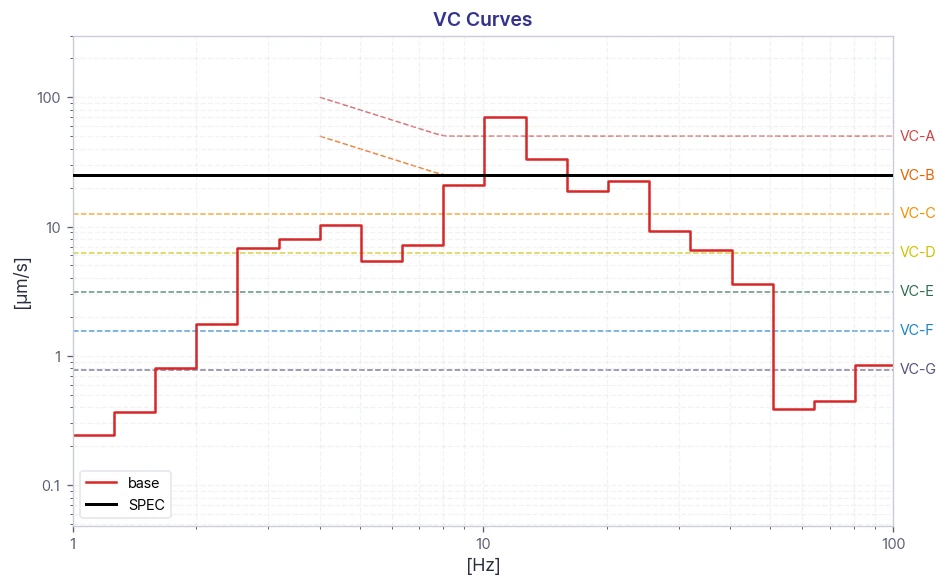

상부 장비 Stage — 수직(Z-axis) VC Curves

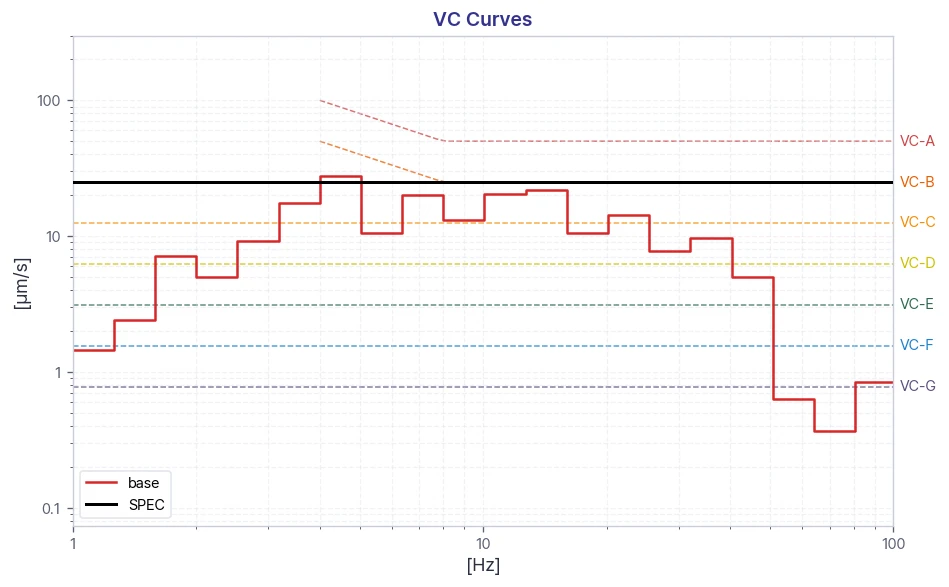

상부 장비 Stage — 좌우(X-axis) VC Curves

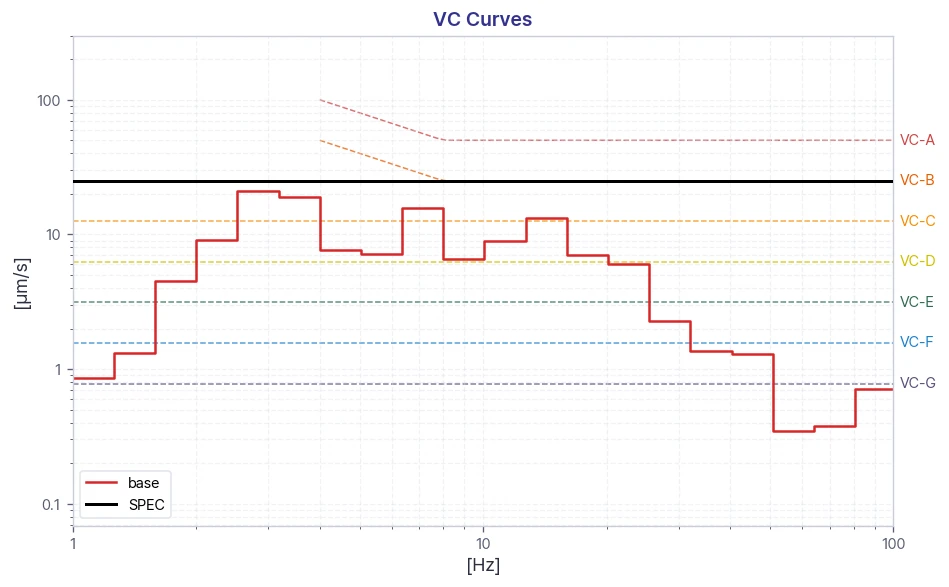

상부 장비 Stage — 전후(Y-axis) VC Curves

참고자료

아래 표는 IEST-RP-CC012.2 기준의 진동 수준 분류입니다.

기준 곡선설명진폭¹
μm/s (μin/s)
세부 크기²
μm
Workshop (ISO)뚜렷하게 인지되는 진동. 작업장 및 비민감 영역에 적합합니다.800 (32,000)N/A
Office (ISO)인지 가능한 진동. 사무실 및 비민감 영역에 적합합니다.400 (16,000)N/A
Residential Area (ISO)거의 인지되지 않는 진동. 대부분의 경우 수면 영역에 적합합니다. 일반적으로 컴퓨터 장비, 병원 회복실, 반도체 프로브 테스트 장비 및 40배 미만 현미경에 적합합니다.200 (8,000)75
Operating Theatre (ISO)인지되지 않는 진동. 대부분의 경우 수술실, 100배 현미경 및 기타 저감도 장비에 적합합니다.100 (4,000)25
VC-A대부분의 경우 400배 광학 현미경, 마이크로 저울, 광학 저울, 근접 및 투영 정렬기 등에 적합합니다.50 (2,000)8
VC-B3μm 선폭까지의 검사 및 리소그래피 장비(스테퍼 포함)에 적합합니다.25 (1,000)3
VC-C1000배 광학 현미경, 1μm 세부 크기까지의 리소그래피 및 검사 장비(중간 감도 전자 현미경 포함)에 적합한 표준입니다. TFT-LCD 스테퍼/스캐너 공정.12.5 (500)1-3
VC-D대부분의 경우 많은 전자 현미경(SEM 및 TEM) 및 E-Beam 시스템을 포함한 까다로운 장비에 적합합니다.6.25 (250)0.1-0.3
VC-E달성하기 어려운 기준입니다. 나노미터 스케일에서 작동하는 장거리, 레이저 기반, 소형 타겟 시스템, E-Beam 리소그래피 시스템 및 특별한 동적 안정성이 필요한 기타 시스템을 포함한 가장 까다로운 민감 시스템에 적합한 것으로 가정합니다.3.12 (125)<0.1
VC-F매우 조용한 연구 공간에 적합합니다. 대부분의 경우, 특히 클린룸에서 달성하기 어렵습니다. 설계 기준으로 사용하지 않고 평가용으로만 권장됩니다.1.56 (62.5)N/A
VC-G매우 조용한 연구 공간에 적합합니다. 대부분의 경우, 특히 클린룸에서 달성하기 어렵습니다. 설계 기준으로 사용하지 않고 평가용으로만 권장됩니다.0.78 (31.3)N/A

참고:

1. 8~80Hz(VC-A 및 VC-B) 또는 1~80Hz(VC-C~VC-G) 주파수에 대한 1/3 옥타브 대역에서 측정됨.

2. 세부 크기는 마이크로일렉트로닉스 제조의 경우 폭, 의료 및 제약 연구의 경우 입자(세포) 크기 등을 나타냅니다. 이는 프로브 기술, AFM 및 나노기술과 관련된 이미징에 해당합니다.

3. 이 표에 제공된 정보는 참고용입니다. 대부분의 경우 장비 및 공정의 응용 분야와 진동 요구 사항에 대해 잘 알고 있는 전문가의 조언을 구하는 것이 좋습니다.
