설치 보고서
DVIA-M Series
06-22-2026
YIMO TECH Fuyang University of Technology Thermo Fisher Apreo 2C SEM DVIA-ML1000 Installation Report
DVIA-M Series
Installation Report
YIMO TECH
Fuyang University of Technology
Thermo Fisher Scientific
Apreo 2C
SEM
DVIA-ML1000
251218R1-3
Fuyang
Contents
개요
DVIA-ML1000 액티브 제진 플랫폼이 올바르게 설치되어 의도한 대로 작동하고 있습니다.
진동 제어 시스템 정보
Model: DVIA-ML1000
Serial Number: 251218R1-3
엔지니어
Juhyeok.kim · DAEIL SYSTEMS
설치 일자
2026.06.22
보고서 작성일
2026.06.22
End User
Fuyang University of Technology
튜닝 횟수
1st
설치 장소
Fuyang in China
장비
Manufacturer: Thermo Fisher Scientific
Model: Apreo 2C
Tuning Request
진동 사양
Thermo Fisher Scientific은 SE-Tools로 바닥 진동과 자기장, 소음을 측정하는 사이트 서베이를 수행하고, 그 결과를 담은 사이트 서베이 리포트로 현장별 주변 진동 요구 조건을 제시합니다. 따라서 진동 사양은 서베이 결과에 따라 달라질 수 있습니다.
측정 요약
| Measurement Point | Vibration Specifications | Axis | Result | |
|---|---|---|---|---|
| Floor | DVIA-ML1000 | |||
| 1. Floor 2. DVIA-ML1000 | See Section9 | Vertical | VC-G | VC-G |
| Left to Right | VC-G | VC-G | ||
| Front to Back | VC-G | VC-G | ||
측정 데이터

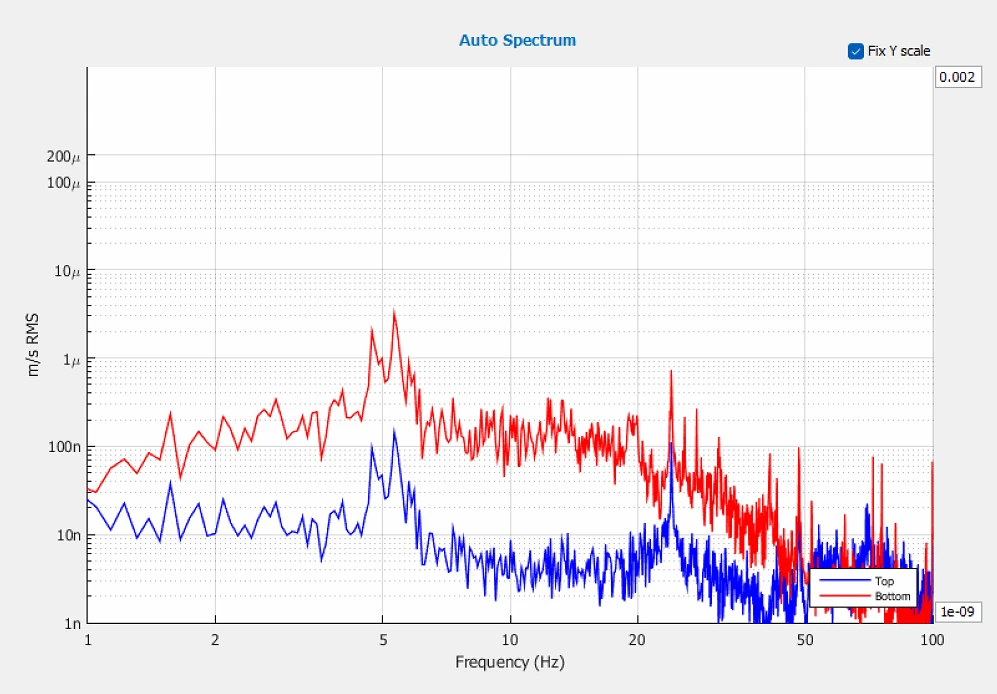

수직 Autospectrum

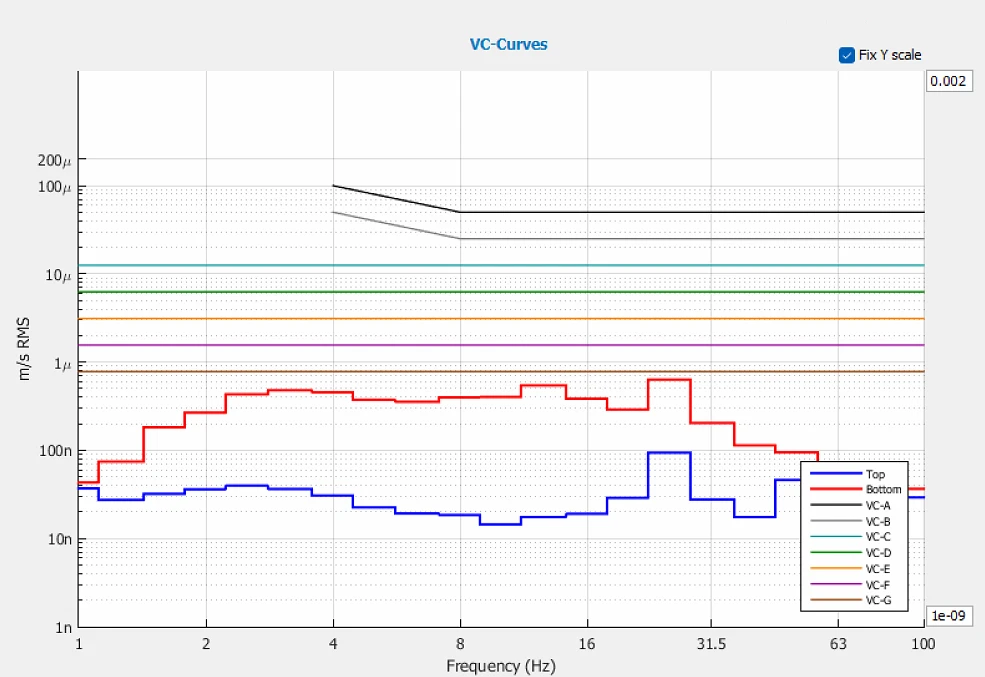

수직 VC Curves

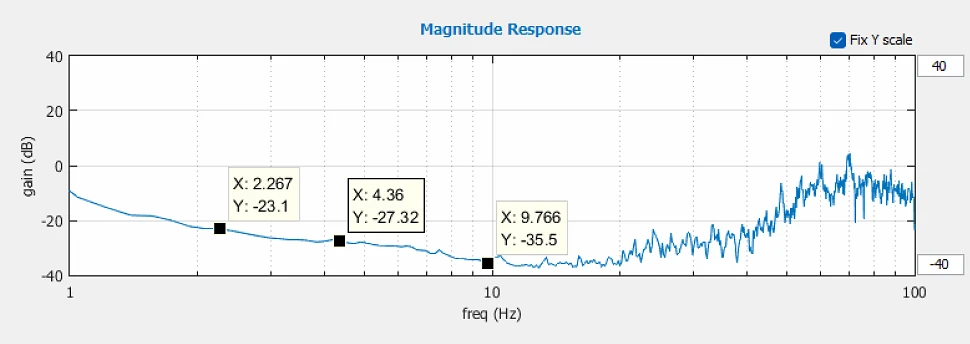

수직 Transmissibility

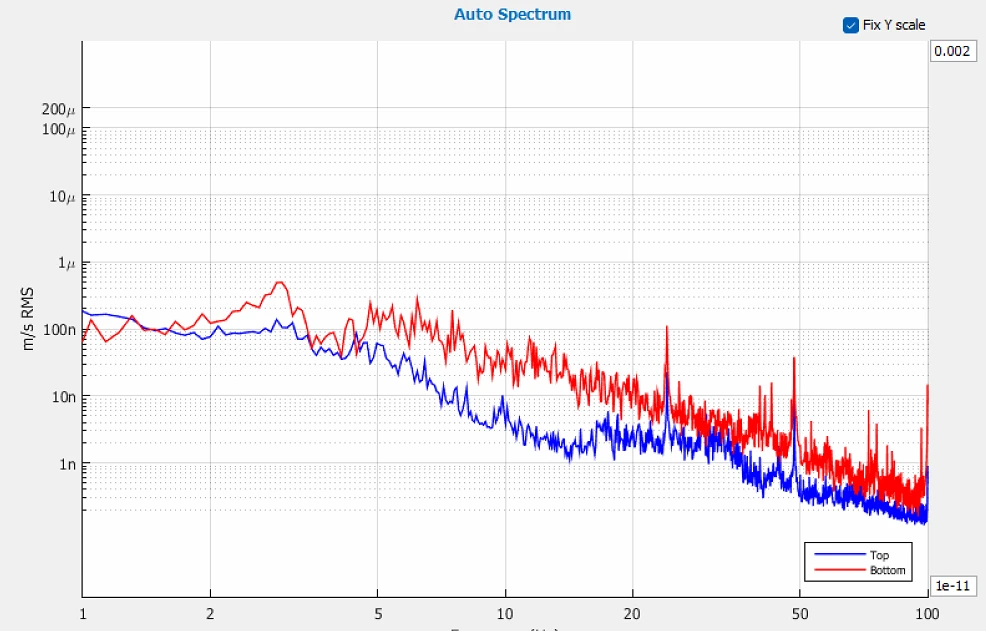

좌우 Autospectrum

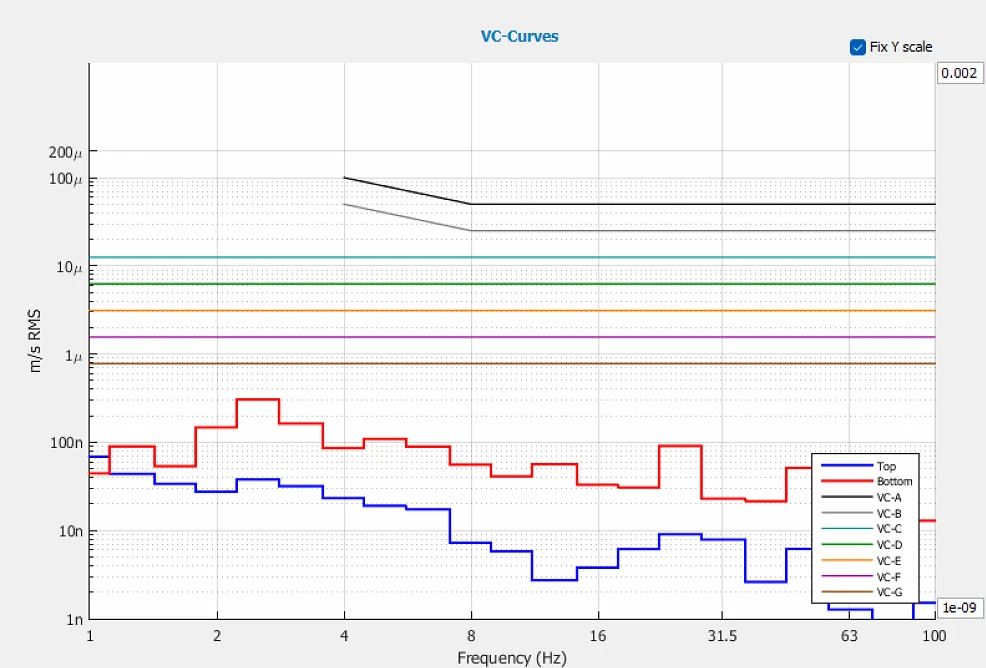

좌우 VC Curves

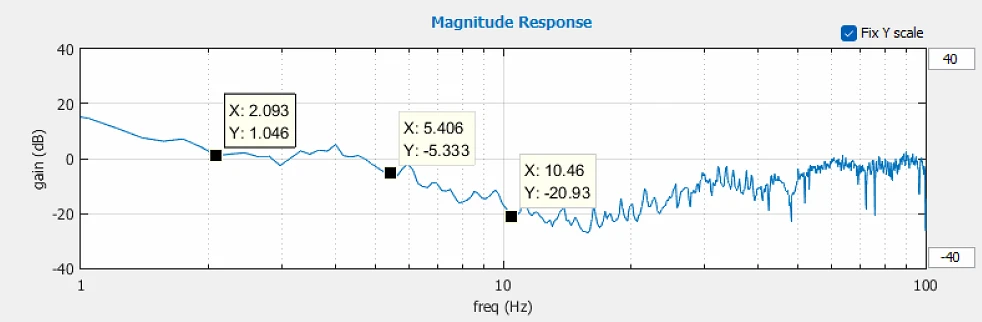

좌우 Transmissibility

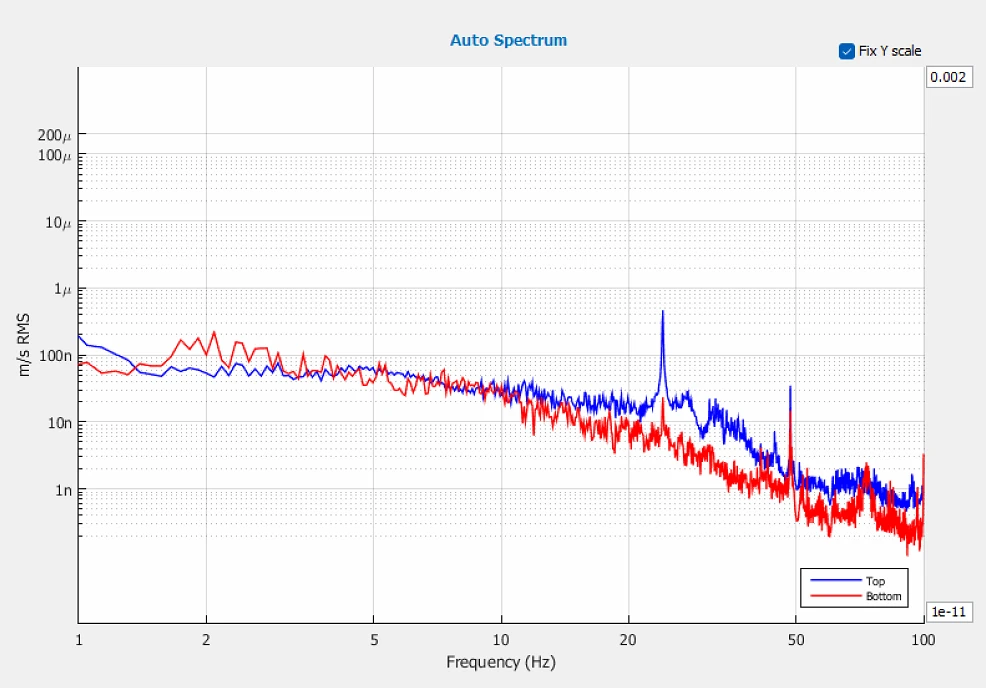

전후 Autospectrum

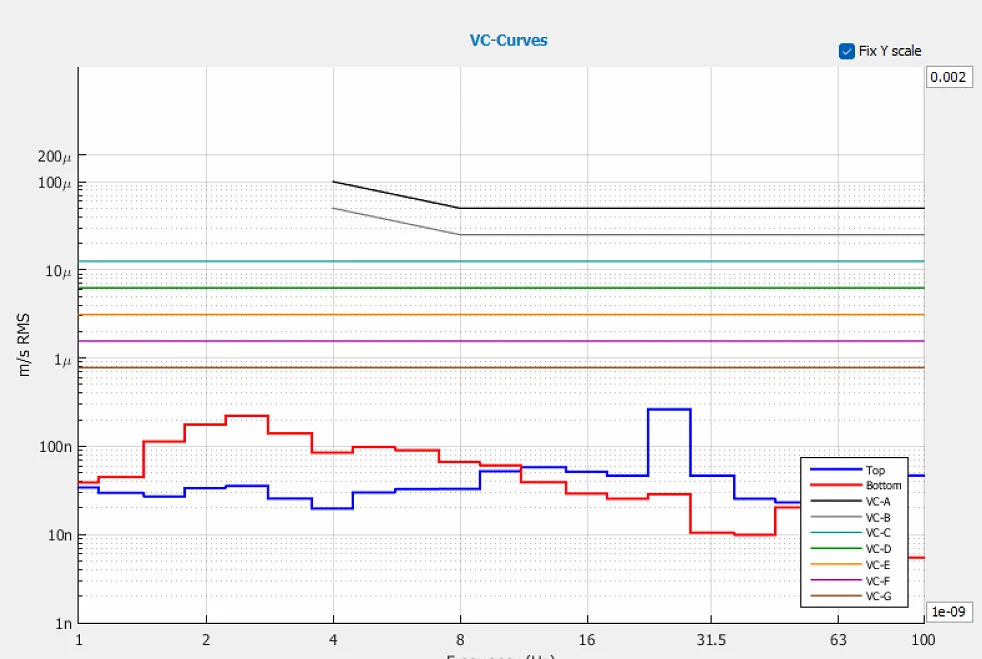

전후 VC Curves

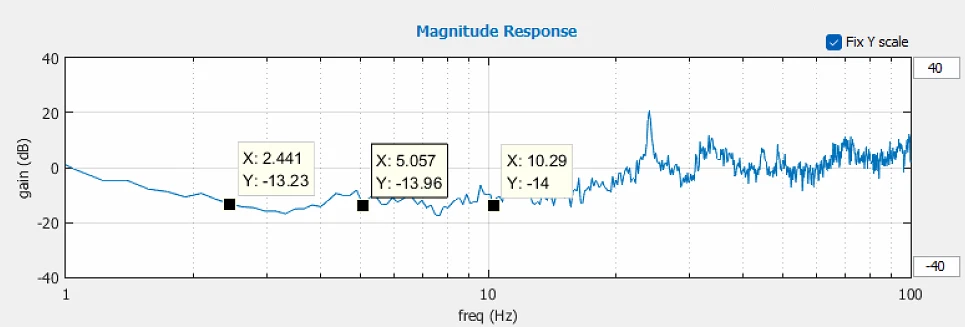

전후 Transmissibility

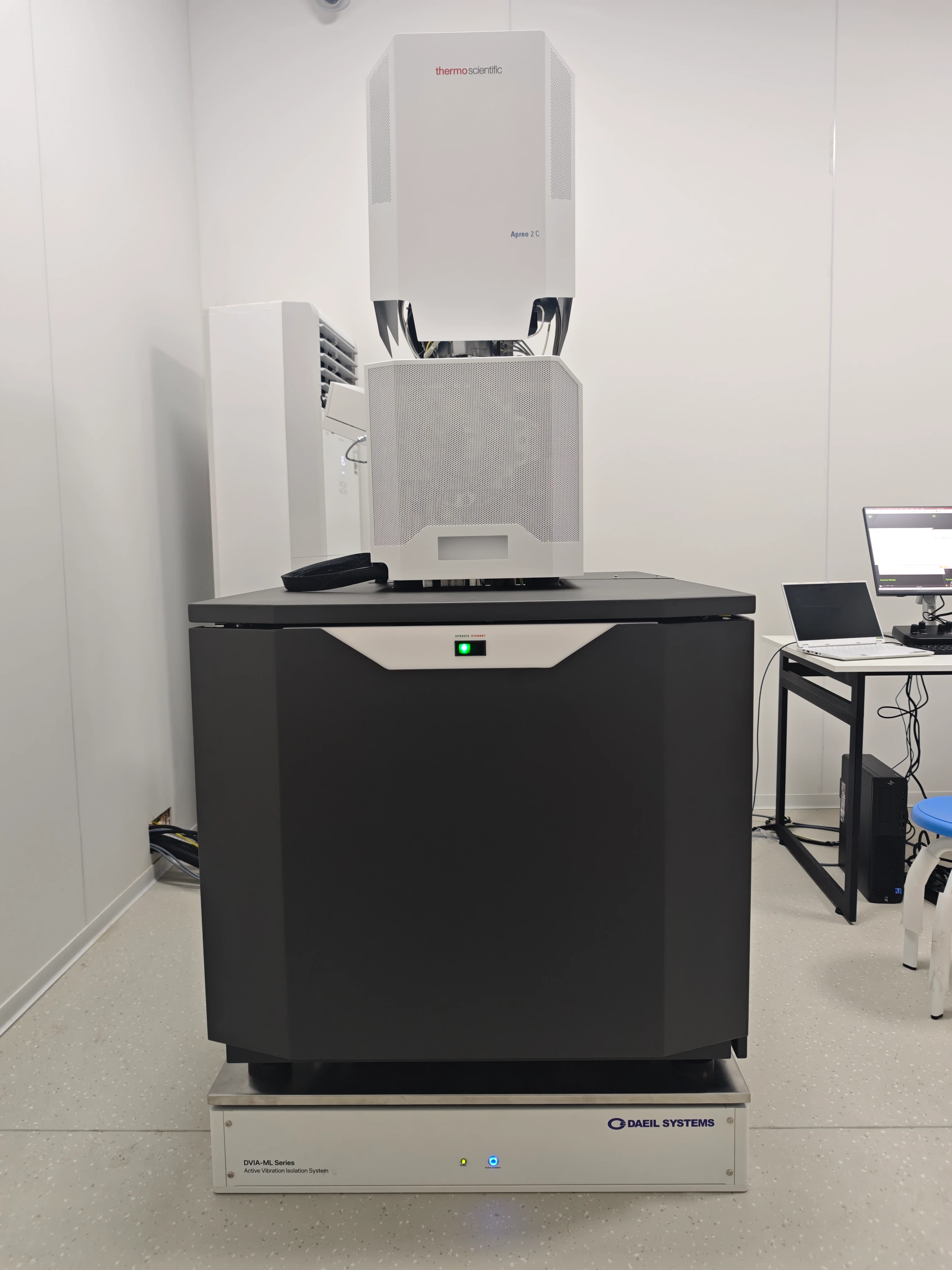

장비 사진
참고자료
아래 표는 IEST-RP-CC012.2를 기준으로 진동 수준을 분류한 것입니다.
참고:
1. VC-A·VC-B는 8~80Hz, VC-C~VC-G는 1~80Hz 구간의 1/3 옥타브 밴드에서 측정한 값입니다.
2. 세부 크기는 마이크로일렉트로닉스 제조에서는 선폭을, 의료·제약 연구에서는 입자(세포) 크기를 뜻합니다.
3. 세부 크기는 프로브 기술이나 AFM, 나노 기술과 관련된 이미징에는 적용되지 않습니다.
