설치 보고서
DVIA-ULF Series
12-11-2025
69 Ministry of Defense Thermo Fisher Sceintific Prisma Installation Report
DVIA-ULF Series
Installation Report
Thermo Fisher Scientific
목차
개요
DVIA-ULF700 능동형 진동 절연 플랫폼이 적절하게 설치되어 의도한 대로 작동하고 있습니다.
진동 제어 시스템 정보
모델: DVIA-ULF700
시리얼 번호: 251023R8
엔지니어
대일시스템 이채원
튜닝 날짜
2025년 12월 11일
최종 사용자
69 Ministry of Defense
튜닝 시도 횟수
1차 튜닝
위치
베트남 호치민
장비
제조사: Thermo Fisher Scientific
장비: SEM
모델: Prisma
장비 상태
장비 전원 켜짐/유휴 상태
측정 요약
| 측정 지점 | 상태 | 축 | 측정 데이터 | |
|---|---|---|---|---|
| Floor | DVIA-ULF700 | |||
| 1. 바닥 2. DVIA-ULF700 | Prisma 설치됨/전원 꺼짐 | 수직 | VC-D @ 3.15 Hz | VC-G @ 3.15 Hz |
| 좌우 | VC-E @ 3.15 Hz | VC-G @ 3.15 Hz | ||
| 전후 | VC-E @ 2 Hz | VC-G @ 2 Hz | ||
UI 프로그램을 통해 얻은 측정 데이터

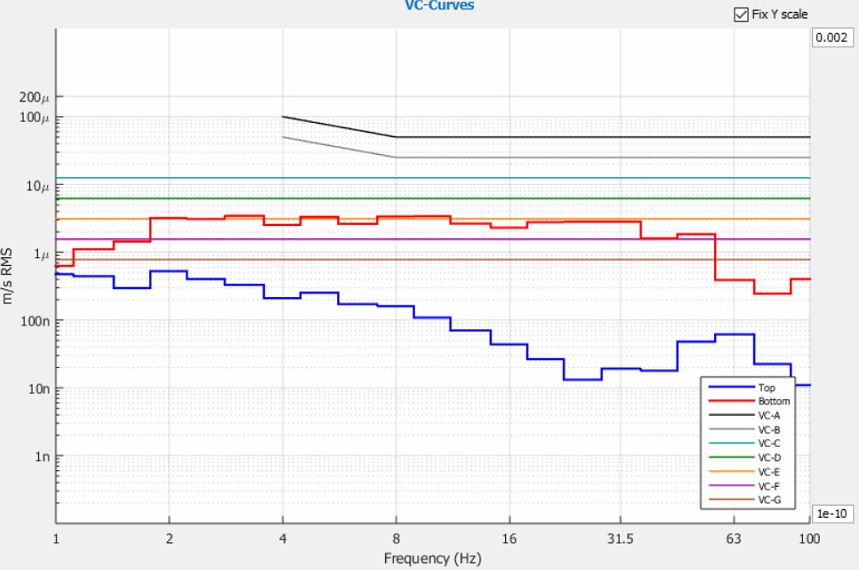

수직 VC 곡선

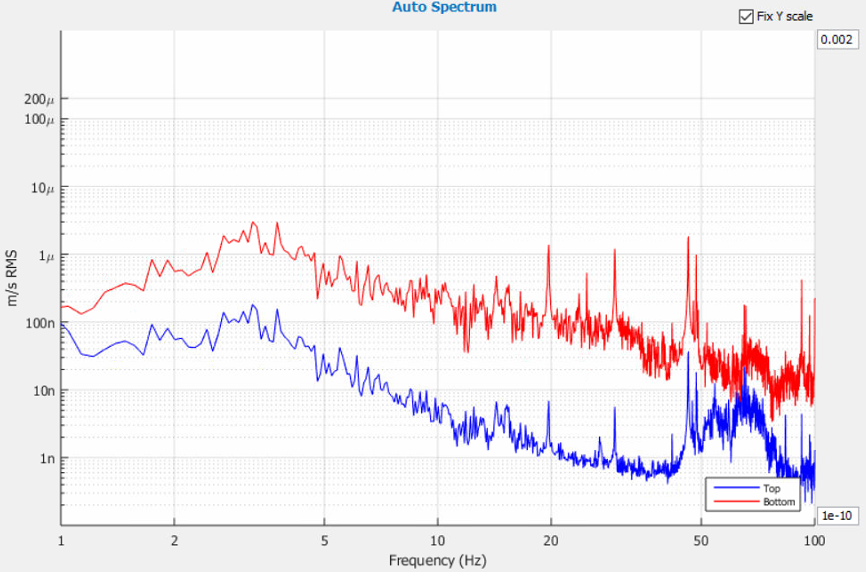

수직 오토스펙트럼

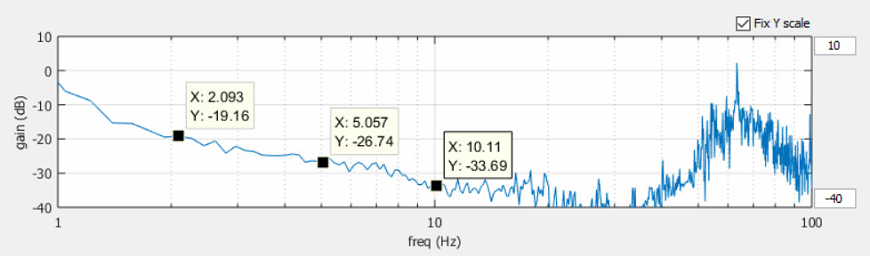

수직 전달률

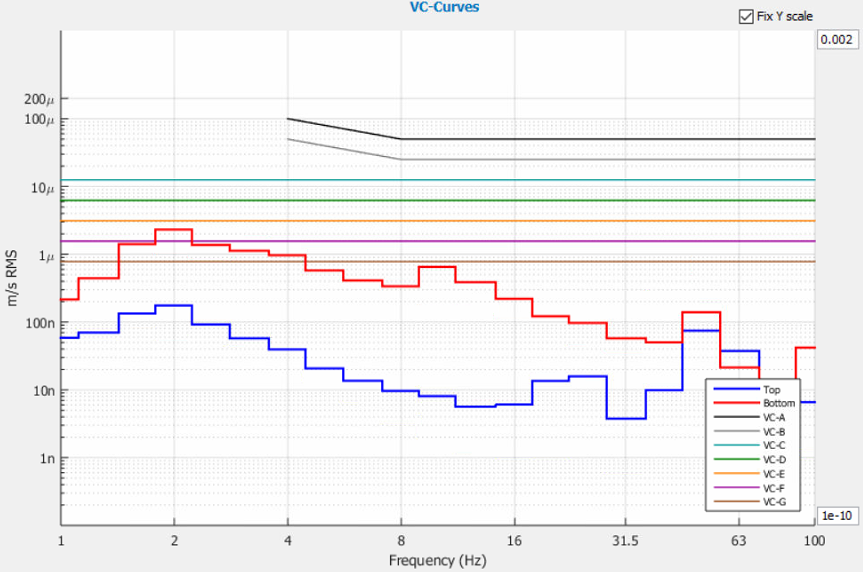

좌우 VC 곡선

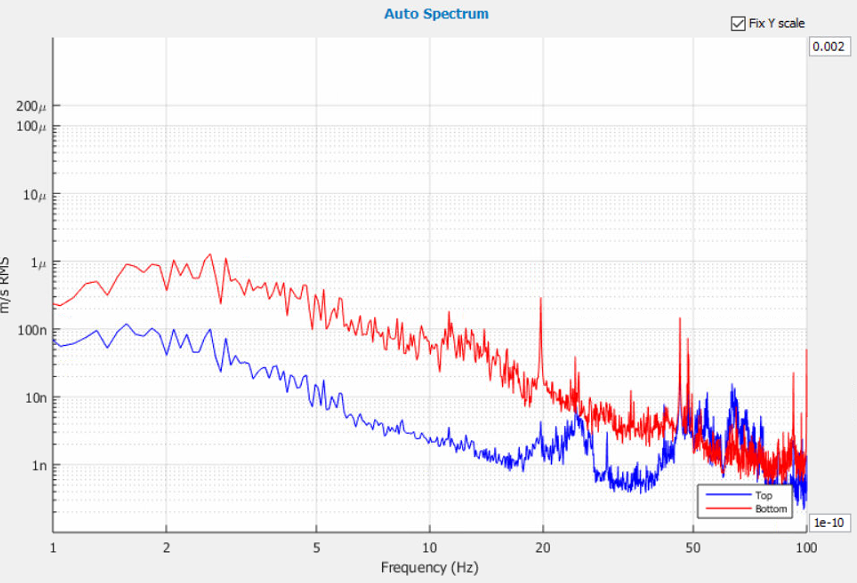

좌우 오토스펙트럼

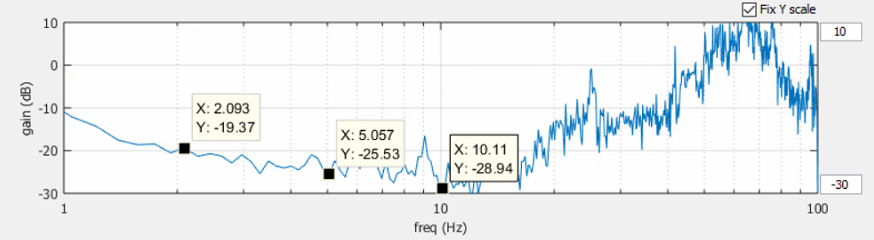

좌우 전달률

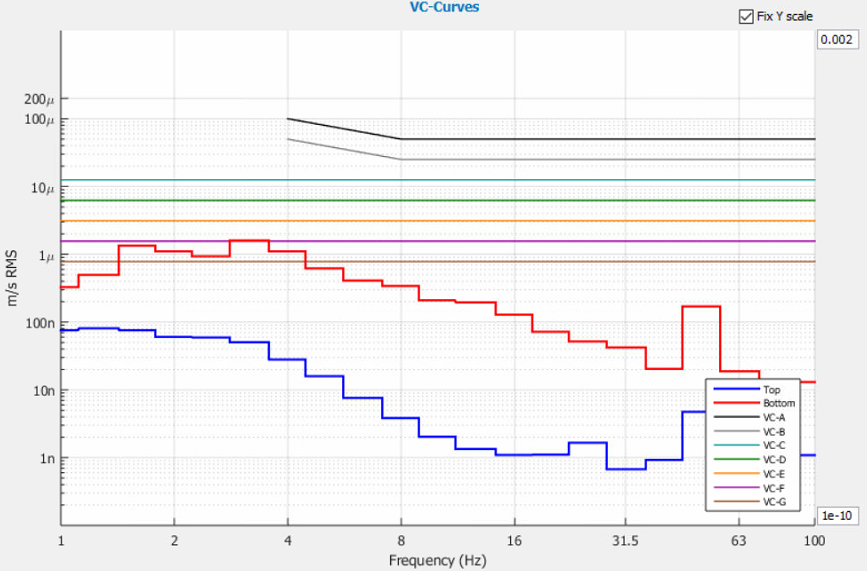

전후 VC 곡선

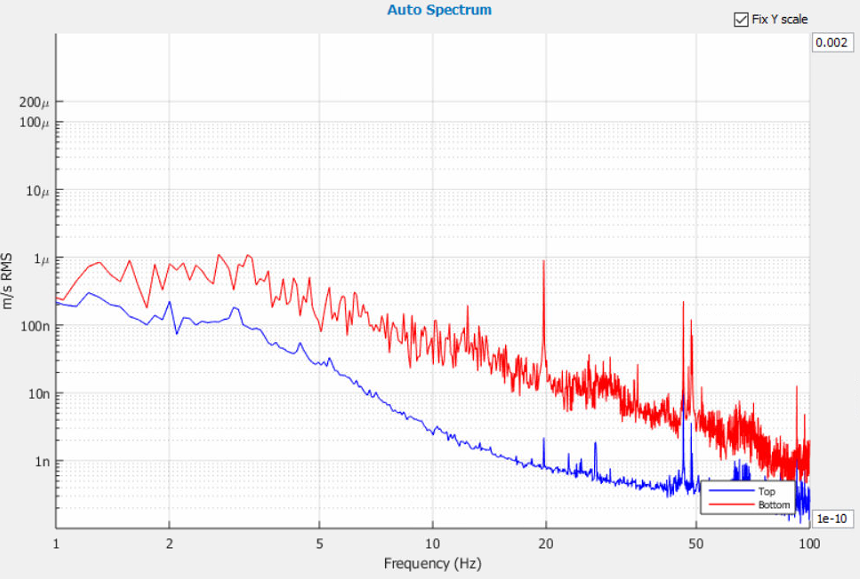

전후 오토스펙트럼

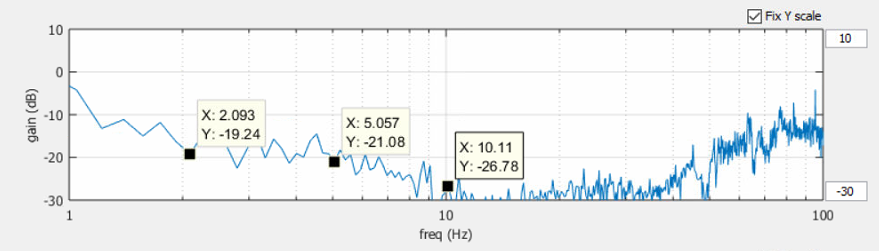

전후 전달률

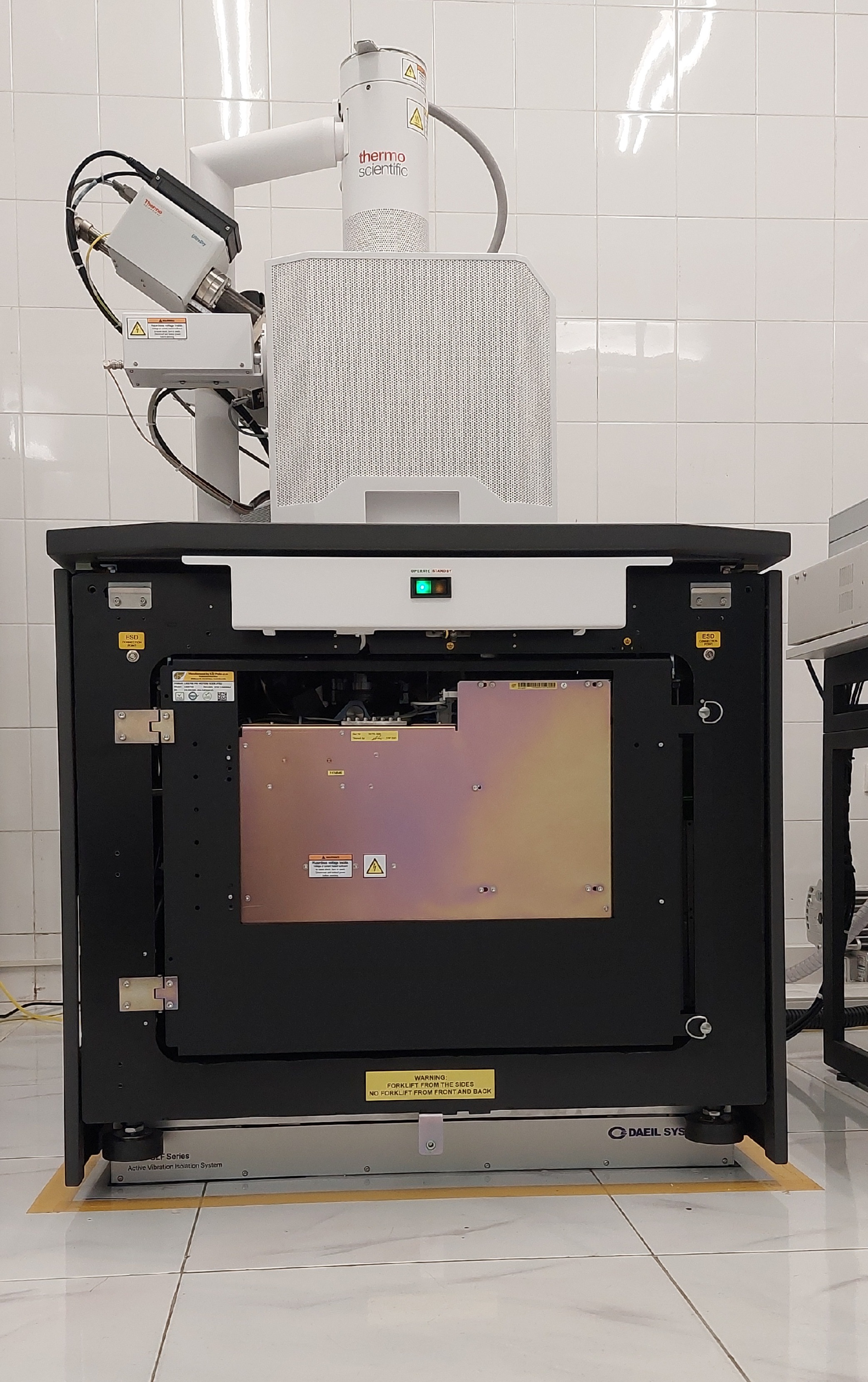

장비 사진
참조
일반 진동 기준
참고:
- VC-A/B는 8-80 Hz, VC-C~VC-G는 1-80 Hz 범위의 1/3 옥타브 밴드에서 측정.
- 세부 크기는 마이크로일렉트로닉스 제조에서의 선폭 또는 의료 연구에서의 입자 크기를 의미.
