DVIA-ULF1000 YIMO 화성련영 YF-1801 설치 보고서 (250813R2, 2025년 12월)
DVIA-ULF Series
Installation Report
YIMO
YIDONG
FE-SEM
Wuxi
250813R2
목차
개요
DVIA-ULF1000 유닛이 장비 하부 프레임 아래에 설치되었을 때 이미지 불안정이 관찰되었습니다. 유닛 간 간격이 충분하지 않아 발생한 문제로 판단했습니다.
이에 따라 유닛을 레벨링 피트 아래로 재배치하고 재튜닝을 수행했습니다. 재배치 이후 DVIA-ULF1000 성능이 개선되었습니다.
제진 시스템 정보
모델: DVIA-ULF1000
시리얼 번호: 250813R2
엔지니어
Chaewon Lee DAEIL SYSTEMS
튜닝 일자
2025년 12월 08일
최종 사용자
화성련영 제진 플랫폼 (Huasheng Lianying Vibration Damping Platform)
튜닝 횟수
6차 튜닝
설치 위치
중국 우시
장비 정보
제조사: YIDONG
장비: FE-SEM
모델: YF-1801
장비 상태
The equipment is turned on/IDLE
튜닝 요청
N/A
측정 요약
| 측정 지점 | 상태 | 축 | 바닥 | DVIA-ULF1000 |
|---|---|---|---|---|
| 1.Floor 2.DVIA-ULF1000 | YF-1801 is turned on/IDLE | 수직 | VC-E @ 25 Hz | VC-G @ 25 Hz |
| 좌우 | VC-E @ 2.5 Hz | VC-G @ 2.5 Hz | ||
| 전후 | VC-D @ 2.5 Hz | VC-G @ 2.5 Hz |
UI 프로그램 측정 데이터

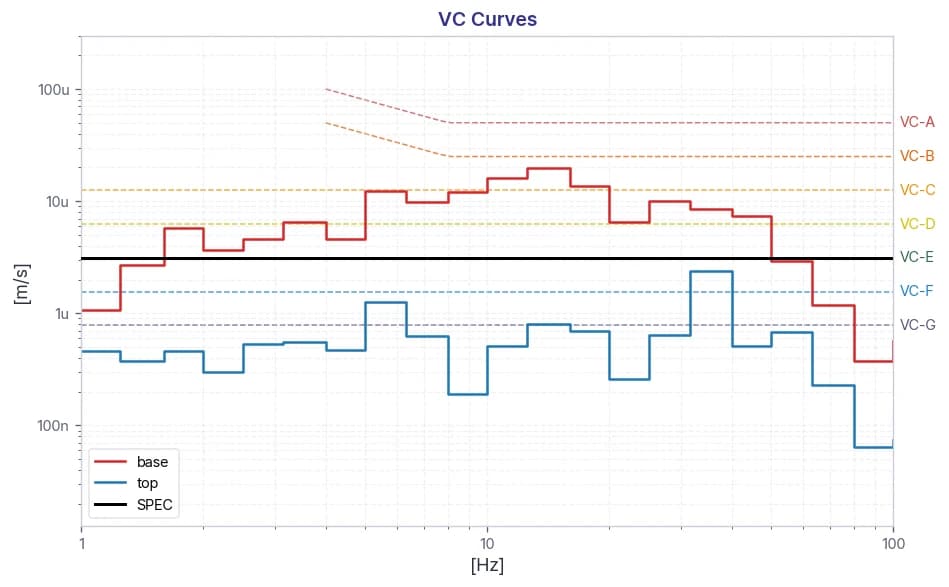

수직 VC 커브
수직 오토 스펙트럼
수직 전달률
좌우 VC 커브
좌우 오토 스펙트럼
좌우 전달률
전후 VC 커브
전후 오토 스펙트럼
전후 전달률
장비 사진
참조
참고:
- VC-A/B는 8-80 Hz, VC-C~VC-G는 1-80 Hz 범위의 1/3 옥타브 밴드에서 측정.
- 세부 크기는 마이크로일렉트로닉스 제조에서의 선폭 또는 의료 연구에서의 입자 크기를 의미.
