DVID-H Series
Optical Workstation

  • Overview
  • Features
  • Performance
  • Specifications
  • Order
  • Options


Optical Workstation은 광학 브레드보드를 적용한 데스크형 제진대입니다. 큰 광학테이블이 필요하지 않은
경우에 많이 사용되며, 진동에 민감한 측정기나 실험장비를 주변의 진동으로 부터 효과적으로 차단하며,
다양한 옵션 및 액세서리를 추가로 장착할 수 있습니다.



  • 허니콤 브레드보드 상판을 이용하여 사용자가 실험 장비 및 기자재 등을 손쉽게 설치하여 사용할 수 있도록 하였으며, ISO-S 공기압식 아이솔레이터는 수직 & 수평 양방향의 우수한 진동 제어 성능을 제공합니다.

  • 세 개의 양방향 레벨링 밸브가 상판의 수평을 자동으로 조절합니다.

  • 인체공학적 구조로 설계하여, 전면에 Tie-bar가 개방되어 있고 팔걸이를 설치하여 사용자가 편안한 자세에서 실험할 수 있도록 하였습니다.

  • DVID-H 시리즈 광학 랩 테이블은 고객의 다양한 용도와 요구사항에 부합할 수 있도록 여러가지 형태로 제작 가능합니다. 또한, 모니터 지지대, 키보드 선반, 서랍, 테이블 하부 선반, 슬라이딩 선반 및 콘센트 등 다양한 악세서리를 제공 가능합니다.

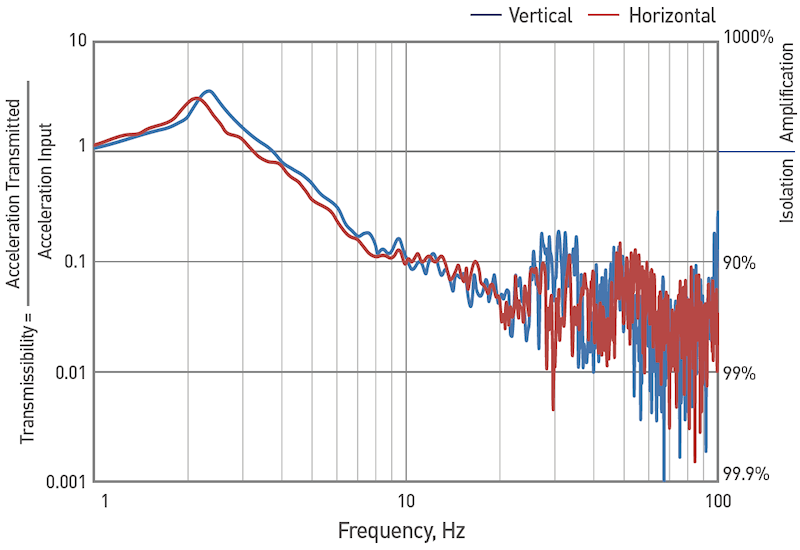

10 Hz 에서 80 – 90% 제진성능

Construction Performance
Core Steel honeycomb core,
0.25mm (1 in.) thick foil
Isolation System Pneumatic Isolation
Surface Flatness ±0.1mm (±0.004in.) over 600mm² (2ft.) Isolator Type ISO-S
Top Skin 430 series ferro magnetic stainless steel 4.0mm thick Resonant Frequency Vertical/Horizontal 1.5 - 3.0 Hz
Bottom Skin 4.5mm thick carbon steel plate Vibration Isolation at 10Hz 80 - 90 %
Mounting Holes M6-1.0 (1/4-20) Maximum Load Capacity 300kg
Mounting Hole Patterns 25mm (1 in.) grid Automatic Leveling Yes
Mounting Hole Borders 37.5mm (1.5in.) Leveling Repeatability Standard Leveling Valve = ±1.0 mm
Precision Leveling Valve = ±0.05
Mounting Hole Sealing 21mm deep chemical resistant nylon cap Required Air Supply 3-5kg/cm² nitrogen or compressed air
Damping Broadband damping Height Adjustment ±20mm

Ordering Information

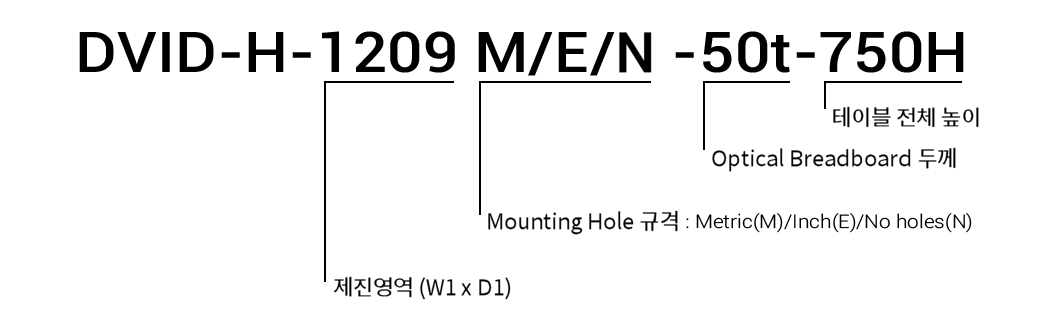

DVID-H-Ordering-Information-ko

Ordering Chart

* Custom dimensions and configurations are avallable upon request.
Model No. Vibration Isolated Area W1xD1(mm) Dimensions WxDxH(mm) Weight (kg)
DVID-H-0907M/E-50t/100t-(H) 900 x 700 955 x 785 x H 232 / 252
DVID-H-0908M/E-50t/100t-(H) 900 x 800 955 x 885 x H 255 / 280
DVID-H-0909M/E-50t/100t-(H) 900 x 900 955 x 985 x H 280 / 308
DVID-H-1008M/E-50t/100t-(H) 1000 x 800 1055 x 885 x H 297 / 314
DVID-H-1009M/E-50t/100t-(H) 1000 x 900 1055 x 985 x H 305 / 336
DVID-H-1208M/E-50t/100t-(H) 1200 x 800 1255 x 885 x H 320 / 356
DVID-H-1209M/E-50t/100t-(H) 1200 x 900 1255 x 985 x H 353 / 391

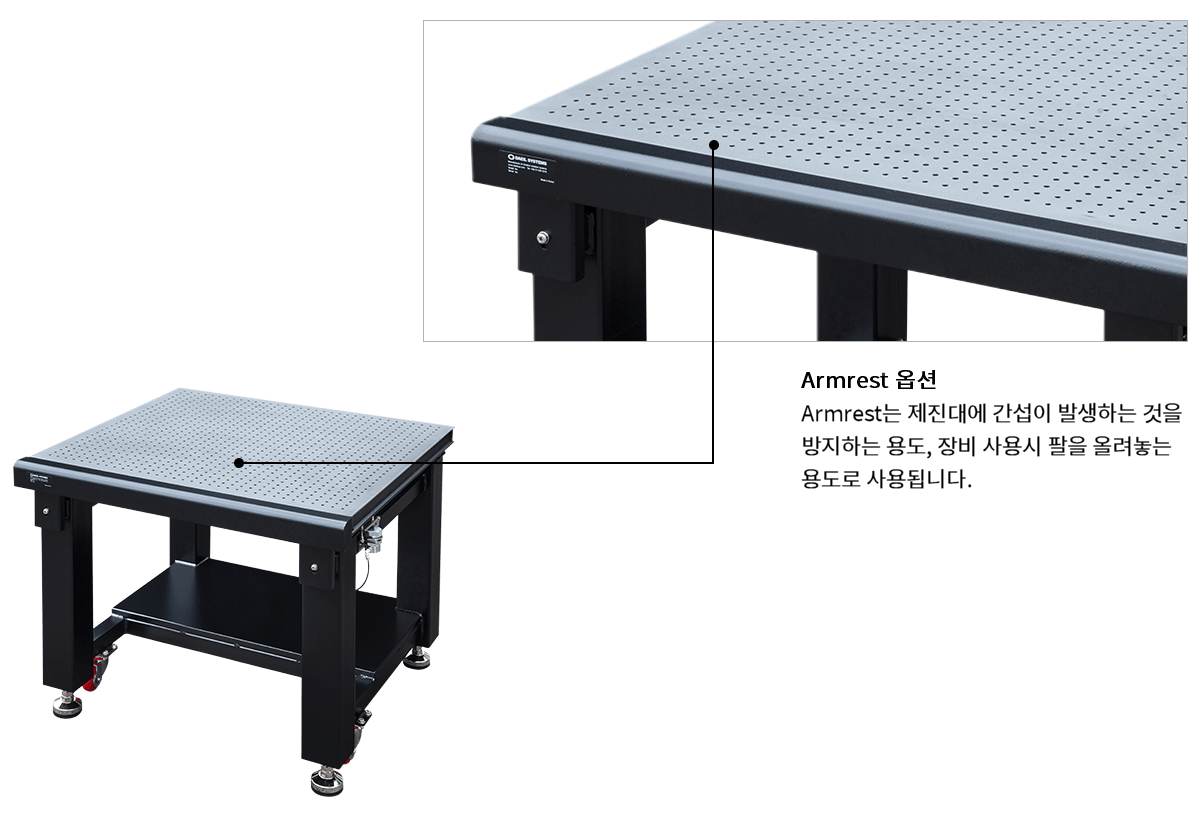

DVID-H-with-front-armrest
DVID-H-with-sliding-shelves

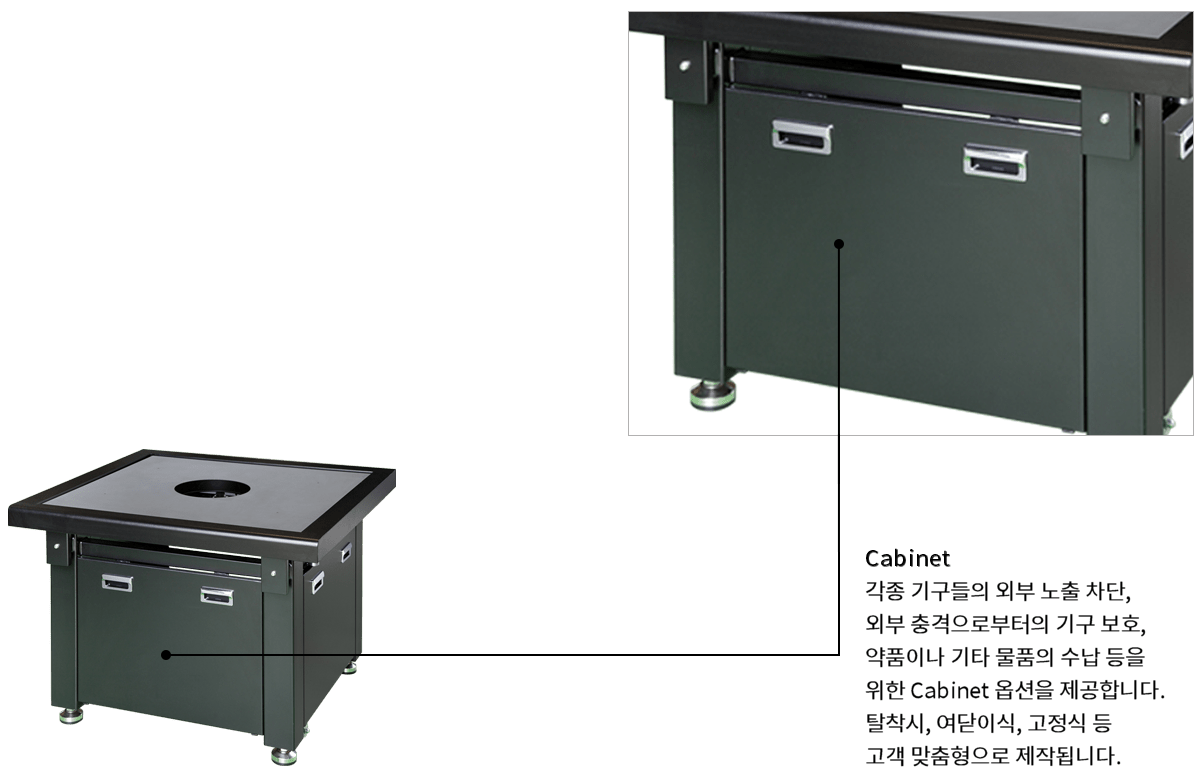

DVID-H-Custom-with-Doors
