진동을 제어 시켜주는 광학테이블 서포트 설계에 있어 가장 중요한 부분은 고유진동수를 최대한 낮추며 주변 진동이 상판으로 전달되어 실험 장비를 방해하지 못하도록 하는 것입니다. 대일시스템의 광학테이블 서포트는 두 개의 챔버 구조로 낮은 주파수 대역의 진동을 효율적으로 제어하고 뛰어난 댐핑(damping)을 구현합니다.





듀얼 챔버 디자인 - 월등한 댐핑 & 제진성능

대일시스템의 공압식 아이솔레이터는 두 개의 챔버 구조로 광학테이블에 전해지는 진동을 효율적으로 감쇠시킵니다. 첫 번째 챔버는 에어 챔버로 다이아후램에 의해 실링되어 있으며, 내부의 피스톤이 공기압에 의해 상판을 지지하도록 합니다. 이 에어챔버는 가능한 작게 설계되는데 이는 아이솔레이터의 고유진동수를 최대한 낮추어서 저주파의 진동을 제어 하기 위함 입니다. 두 번째 챔버는 댐핑챔버로 오리피스를 통해 에어챔버와 연결됩니다. 에어챔버가 복원력(restoring force)을 생성하기 때문에, 댐핑챔버로 들어가는 압축공기와 오리피스는 공기중의 진동을 소멸시켜 전체적인 시스템의 진동을 근본적으로 감쇠시키며 시스템의 안정을 도모합니다.




자동 수평 유지 - 레밸링 밸브

세 개의 양방향 수평밸브 시스템은 광학 테이블의 수평을 유지시키고 공기압식 아이솔레이터 내부의 압축공기량을 조절하면서 시스템을 안정시킵니다. 대일시스템의 수평 밸브는 시스템의 수평 상태를 자동으로 유지시키며, 레벨링 반복정밀도(leveling repeatability) +/- 0.05 mm부터 +/- 1.0 mm까지 다양한 사양의 레벨링밸브를 이용 가능합니다.



​적재용량에 따른
다양한 아이솔레이터 사이즈

대일시스템은 적재용량 200kg부터 3000kg까지의 다양한 사양의 공기압식 아이솔레이터를 제공합니다. 먼저 광학테이블 위에 설치될 장비의 무게를 정확히 파악한 후 그에 가장 적합한 사양의 아이솔레이터를 선정합니다.




10 Hz 에서 80% – 90% 제진성능



Pneumatic-Support-Self-Standing-Type_Performance


Vibration Isolation System Pneumatic Isolation System
Resonant Frequency 1.2–3.0 Hz
Vibration Isolation at 10 Hz 80–90%
Load Capacity 100–3000 kg
Automatic Leveling Yes
Accuracy of Leveling Repeatability ±1.0 mm for Standard Leveling Valve
±0.05 mm for Precision Leveling Valve
Height Adjustement ±20 mm
Required CDA 4–6 bar


Options



Pneumatic Support with Tie-Bars & Casters

Pneumatic-Support-with-Tie-Bars-and-Casters

Rigid Support with Tie-Bars & Casters

Rigid-Support-with-Tie-Bars-and-Casters



Self-Standing Rigid Support

Rigid-Support-Self-Standing-Type



Accessories



DOTS - Overhead Optical Table Shelf System

DOTS-Overhead-Shelf

DOTE - Optical Table Enclosure

DOTE-Table-Enclosure



Joined Table

Joined-Optical-Tables1

DCB - Clean Booth

DCB-Clean Booth



DB - Dark Booth

DB-Dark-Booth

DAC-30 - Air Compressor

DAC-30-Air-Compressor



Related Products



Scientific Grade Optical Table Top

Optical-Tabletop-SG-NEW-LEATHER-COVER2

Research Grade Optical Table Top

Research-Grade-Optical-Table-Top



Non-magnetic Stainless Steel Optical Table Top

Non-magnetic-Stainless-Steel-Optical-Table-Top




Ordering Information

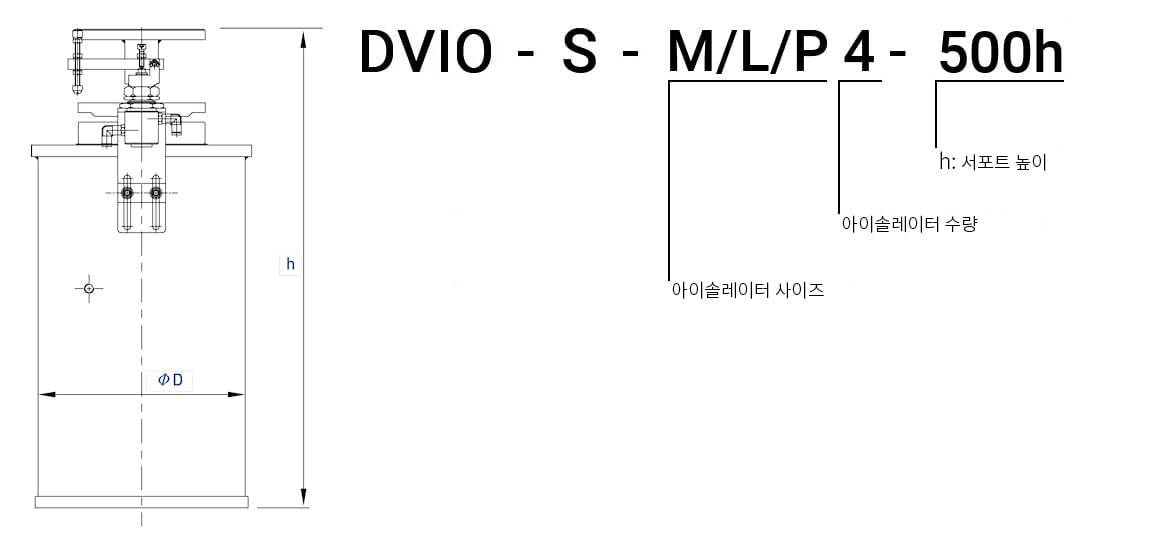

Self-Standing-Pneumatic-Support-Ordering-Information



Ordering Chart


Model No. Dimensions (ØD x h)(mm) Maximum Payload capacity (kg/1set)
DVIO-S-M4(h) 216 x h 500
DVIO-S-L4(h) 216 x h or 267 x h 1000
DVIO-S-L6(h) 1500
DVIO-S-P4(h) 2000
DVIO-S-P6(h) 3000
