    ​범용 광학정반으로써 강성과 평면도가 우수하여 일반적인 광학실험에 널리 사용됩니다.




    고강성 스틸 허니콤 코어구조
    (Steel Honeycomb Core)

    벌집모양의 허니콤 스틸 코어는 적층 구조로 되어 있어, 코어밀도를 높여 주었습니다.
    허니콤 비자성스테인래스스틸상판과 탄소강판의 하판사이에 특수한 접착수지로 본딩된
    샌드위치 구조로 되어 있어서, 타사 제품과 비교할 수 없는 뛰어난 정적/동적 강성을 제공합니다.


    Steel-Honeycomb-Core-Structure


    미세한 허니콤 코어 셀
    (Honeycomb Core Cell)

    대일시스템이 제작하는 광학정반의 코어는 밀도가3.2㎠ 높은 미세한 셀(cell) 사이즈로 이루어져 있어, 뛰어난 강성을 자랑합니다. 미세한 허니콤 적층구조로 탄성 계수(Elastic Selection Modulus)가 높고 광학정반의 고유진동수가 높아서 실험실 주변 환경진동에 영향을 받지 않고 외란에 의한 변위량이 적습니다.


    previous arrow
    next arrow
    previous arrownext arrow
    Slider


    ​이물질 방지컵

    모든 마운팅홀(mounting holes) 내부에 나일론컵을 부착시켜, 실험중 화학물질이나 이물질등이 정반내부로 유입되는 것을 막아주며, 클린룸에서 사용할 수 있는 구조로 되어있습니다.


    previous arrow
    next arrow
    previous arrownext arrow
    Slider


    ​각종 실험기구 고정을 위한 마운팅 홀
    (Mounting Holes)

    광학테이블 상판의 표면을 섬세하게 샌딩 처리하여 청결하며, 빛의 반향을 방지하였습니다.
    또한 25mm 격자 간격으로 M6 탭홀이 뚫려 있어, 실험 시 고객의  실험기구를 고정하여 사용할 수 있습니다.


    Tapped-and-Clean-Surface



    본 compliance curve는 2400 x 1200 x 300 mm Scientific Grade 광학정반을 측정한 것입니다.



    The-corner-compliance-was-measured-on-the-Research-Grade-Optical-Table-Top



    컴플라이언스 곡선은 광학정반의 동적강도(Dynamic stiffness)를 측정하는 방법중의 하나로 최소 공진주파수와 최대 공진크기에 대한 정보를 제공하며, 정반표면위에 위치하는 두개의 부품사이의 실제 상대운동을 계산하는데 사용됩니다. 즉 외력에 대하여 광학정반위의 어떤 문제가 얼마나 민감하게 움직이는지에 대한 척도입니다. 광학정반의 변위는 고주파일 수록 훨씬 적고 안정적이므로 최소 공진주파수는 높을 수록 좋고 컴플라이언스 값은 낮을 수록 좋습니다.

    컴플라이언스는 단위힘에 대한 물체의 변위량(μm/N)으로 나타냅니다.

    • 그러므로 광학정반은 강성이 높고 질량은 낮아야 하며
    • 컴플라이언스 곡선은 이상적인 강체에 가까울 수록 좋고
    • 공진 주파수는 최대한 높아서 진동원과 주파수가 겹치지 않아야 되며
      (실험식의 경우 50Hz 이하임)
    • 공진크기를 줄이고 외란(외력)을 빠르게 소멸시키기 위해 내부에 감쇠시스템을 가져야 합니다.
    • ​감쇠시스템은 외력에 의한 진동 에너지를 열로 바꾸어 빠르게 소멸시켜줍니다.

    광학테이블-컴플라이언스-식



    대일시스템의 Research grade 광학정반은 자체 감쇠능력의에 추가로 감쇠력을 높이는 특별한 혼합소재와 형상으로 구성된 감쇠시스템을 정반내부에 설치하여 공진크기를 흭기적으로 줄여서, 컴플라이언스 값이 낮고, 감쇠효과가 우수합니다.



    Construction
    Core steel honeycomb core structure, 0.25 mm thick foil
    Core Cell Size 2.9 cm²
    Core Shear Modulus 19339 kgf/cm² (275,000 psi)
    Surface Flatness ±0.1 mm over 600 x 600 mm area
    Top Skin 430 series ferromagnetic stainless steel, 4.0 mm thick
    Bottom Skin 4.5 mm thick steel
    Side Walls 2.0 mm thick steel plate with highly damped composite wood
    Mounting Holes M6-1.0
    Mounting Hole Grid 25 mm grid
    Mounting Hole Borders 37.5 mm
    Mounting Holes Sealing 21 mm deep clean cylindrical cap
    Damping: broadband damping
    Performance
      Research Grade (2000 x 1200 x 300 mm) Scientific Grade (2000 x 1200 x 300 mm)
    Resonant Frequency 288 Hz 200 Hz
    Compliance 25n m/N 85 n m/N



    Options



    Research Grade Optical Table Top

    Research-Grade-Optical-Table-Top

    Non-magnetic Stainless Steel Optical Table Top

    Non-magnetic-Stainless-Steel-Optical-Table-Top



    Custom Optical Table Tops

    We offer customization of optical table tops to meet a variety of customers' needs.


    previous arrow
    next arrow
    previous arrownext arrow
    Slider


    Joined Optical Tables

    Joined-Optical-Tables1
    Joined-Optical-Tables2


    Accessories



    DOTS - Overhead Shelf

    DOTS-Overhead-Shelf

    DOTE - Table Enclosure

    DOTE-Table-Enclosure



    DCB - Clean Booth

    DCB-Clean-Booth

    DB - Dark Booth

    DB-Dark-Booth



    Faraday Cage

    Faraday-Cage

    DAC-30 - Air Compressor

    DAC-30-Air-Compressor



    Related Products



    Pneumatic Support with Tie-Bars & Casters

    Pneumatic-Support-with-Tie-Bars-and-Casters

    Pneumatic Support - Self-Standing Type

    Pneumatic-Support-Self-Standing-Type



    Rigid Support with Tie-Bars & Casters

    Rigid-Support-with-Tie-Bars-and-Casters

    Rigid Support - Self-Standing Type

    Rigid-Support-Self-Standing-Type

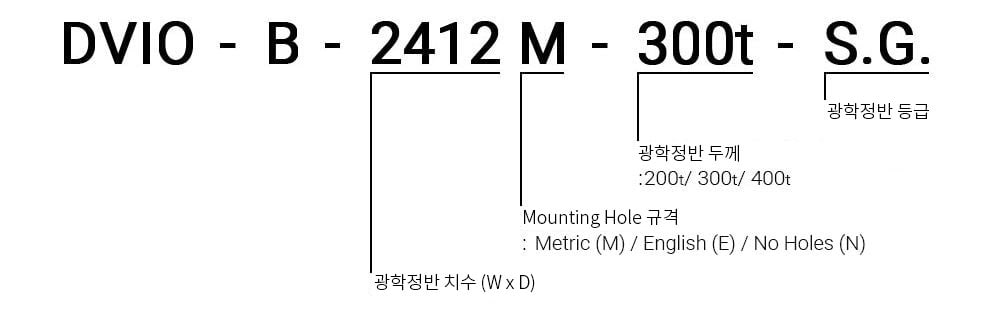

    Ordering Information





    Ordering Chart

    Optical Table Top 200t


    Model No. Dimensions W x D x t (mm) Dimensions W x D x t (in.) Weight (kg)
    DVIO-B-1010M/E-200t-R.G/S.G 1000 x 1000 x 200 40 x 40 x 8 139
    DVIO-B-1212M/E-200t-R.G/S.G 1200 x 1200 x 200 48 x 48 x 8 201
    DVIO-B-1575M/E-200t-R.G/S.G 1500 x 750 x 200 60 x 30 x 8 157
    DVIO-B-1509M/E-200t-R.G/S.G 1500 x 900 x 200 60 x 36 x 8 188
    DVIO-B-1510M/E-200t-R.G/S.G 1500 x 1000 x 200 60 x 40 x 8 209
    DVIO-B-1512M/E-200t-R.G/S.G 1500 x 1200 x 200 60 x 48 x 8 251
    DVIO-B-1515M/E-200t-R.G/S.G 1500 x 1500 x 200 60 x 60 x 8 313
    DVIO-B-1807M/E-200t-R.G/S.G 1800 x 700 x 200 72 x 28 x 8 175
    DVIO-B-1875M/E-200t-R.G/S.G 1800 x 750 x 200 72 x 30 x 8 188
    DVIO-B-1809M/E-200t-R.G/S.G 1800 x 900 x 200 72 x 36 x 8 226
    DVIO-B-1810M/E-200t-R.G/S.G 1800 x 1000 x 200 72 x 40 x 8 251
    DVIO-B-1812M/E-200t-R.G/S.G 1800 x 1200 x 200 72 x 48 x 8 301
    DVIO-B-1815M/E-200t-R.G/S.G 1800 x 1500 x 200 72 x 60 x 8 376
    DVIO-B-2009M/E-200t-R.G/S.G 2000 x 900 x 200 80 x 36 x 8 251
    DVIO-B-2010M/E-200t-R.G/S.G 2000 x 1000 x 200 80 x 40 x 8 278
    DVIO-B-2012M/E-200t-R.G/S.G 2000 x 1200 x 200 80 x 48 x 8 334
    DVIO-B-2015M/E-200t-R.G/S.G 2000 x 1500 x 200 80 x 60 x 8 417
    DVIO-B-2409M/E-200t-R.G/S.G 2400 x 900 x 200 96 x 36 x 8 301
    DVIO-B-2410M/E-200t-R.G/S.G 2400 x 1000 x 200 96 x 40 x 8 334
    DVIO-B-2412M/E-200t-R.G/S.G 2400 x 1200 x 200 96 x 48 x 8 401
    DVIO-B-2415M/E-200t-R.G/S.G 2400 x 1500 x 200 96 x 60 x 8 501
    DVIO-B-2508M/E-200t-R.G/S.G 2500 x 800 x 200 100 x 32 x 8 278
    DVIO-B-3009M/E-200t-R.G/S.G 3000 x 900 x 200 120 x 36 x 8 376
    DVIO-B-3010M/E-200t-R.G/S.G 3000 x 1000 x 200 120 x 40 x 8 417
    DVIO-B-3012M/E-200t-R.G/S.G 3000 x 1200 x 200 120 x 48 x 8 501
    DVIO-B-3015M/E-200t-R.G/S.G 3000 x 1500 x 200 120 x 60 x 8 626
    DVIO-B-3612M/E-200t-R.G/S.G 3600 x 1200 x 200 144 x 48 x 8 601
    DVIO-B-3615M/E-200t-R.G/S.G 3600 x 1500 x 200 144 x 60 x 8 751


    Optical Table Top 300t


    Model No. Dimensions W x D x t (mm) Dimensions W x D x t (in.) Weight (kg)
    DVIO-B-1010M/E-300t-R.G/S.G 1000 x 1000 x 300 40 x 40 x 12 165
    DVIO-B-1212M/E-300t-R.G/S.G 1200 x 1200 x 300 48 x 48 x 12 238
    DVIO-B-1575M/E-300t-R.G/S.G 1500 x 750 x 300 60 x 30 x 12 186
    DVIO-B-1509M/E-300t-R.G/S.G 1500 x 900 x 300 60 x 36 x 12 223
    DVIO-B-1510M/E-300t-R.G/S.G 1500 x 1000 x 300 60 x 40 x 12 248
    DVIO-B-1512M/E-300t-R.G/S.G 1500 x 1200 x 300 60 x 48 x 12 297
    DVIO-B-1515M/E-300t-R.G/S.G 1500 x 1500 x 300 60 x 60 x 12 372
    DVIO-B-1875M/E-300t-R.G/S.G 1800 x 750 x 300 72 x 30 x 12 223
    DVIO-B-1809M/E-300t-R.G/S.G 1800 x 900 x 300 72 x 36 x 12 268
    DVIO-B-1810M/E-300t-R.G/S.G 1800 x 1000 x 300 72 x 40 x 12 297
    DVIO-B-1812M/E-300t-R.G/S.G 1800 x 1200 x 300 72 x 48 x 12 357
    DVIO-B-1815M/E-300t-R.G/S.G 1800 x 1500 x 300 72 x 60 x 12 446
    DVIO-B-2009M/E-300t-R.G/S.G 2000 x 900 x 300 80 x 36 x 12 297
    DVIO-B-2010M/E-300t-R.G/S.G 2000 x 1000 x 300 80 x 40 x 12 330
    DVIO-B-2012M/E-300t-R.G/S.G 2000 x 1200 x 300 80 x 48 x 12 396
    DVIO-B-2015M/E-300t-R.G/S.G 2000 x 1500 x 300 80 x 60 x 12 495
    DVIO-B-2409M/E-300t-R.G/S.G 2400 x 900 x 300 96 x 36 x 12 357
    DVIO-B-2410M/E-300t-R.G/S.G 2400 x 1000 x 300 96 x 40 x 12 396
    DVIO-B-2412M/E-300t-R.G/S.G 2400 x 1200 x 300 96 x 48 x 12 476
    DVIO-B-2415M/E-300t-R.G/S.G 2400 x 1500 x 300 96 x 60 x 12 594
    DVIO-B-2515M/E-300t-R.G/S.G 2500 x 1500 x 300 100 x 60 x 12 620
    DVIO-B-3009M/E-300t-R.G/S.G 3000 x 900 x 300 120 x 36 x 12 446
    DVIO-B-3010M/E-300t-R.G/S.G 3000 x 1000 x 300 120 x 40 x 12 495
    DVIO-B-3012M/E-300t-R.G/S.G 3000 x 1200 x 300 120 x 48 x 12 594
    DVIO-B-3015M/E-300t-R.G/S.G 3000 x 1500 x 300 120 x 60 x 12 743
    DVIO-B-3612M/E-300t-R.G/S.G 3600 x 1200 x 300 144 x 48 x 12 713
    DVIO-B-3615M/E-300t-R.G/S.G 3600 x 1500 x 300 144 x 60 x 12 891


    Optical Table Top 400t


    Model No. Dimensions W x D x t (mm) Dimensions W x D x t (in.) Weight (kg)
    DVIO-B-1812M/E-400t-R.G/S.G 1800 x 1200 x 400 72 x 48 x 16 471
    DVIO-B-1815M/E-400t-R.G/S.G 1800 x 1500 x 400 72 x 60 x 16 589
    DVIO-B-2010M/E-400t-R.G/S.G 2000 x 1000 x 400 80 x 40 x 16 436
    DVIO-B-2012M/E-400t-R.G/S.G 2000 x 1200 x 400 80 x 48 x 16 524
    DVIO-B-2015M/E-400t-R.G/S.G 2000 x 1500 x 400 80 x 60 x 16 654
    DVIO-B-2409M/E-400t-R.G/S.G 2400 x 900 x 400 96 x 36 x 16 471
    DVIO-B-2410M/E-400t-R.G/S.G 2400 x 1000 x 400 96 x 40 x 16 524
    DVIO-B-2412M/E-400t-R.G/S.G 2400 x 1200 x 400 96 x 48 x 16 628
    DVIO-B-2415M/E-400t-R.G/S.G 2400 x 1500 x 400 96 x 60 x 16 785
    DVIO-B-3009M/E-400t-R.G/S.G 3000 x 900 x 400 120 x 36 x 16 589
    DVIO-B-3010M/E-400t-R.G/S.G 3000 x 1000 x 400 120 x 40 x 16 654
    DVIO-B-3012M/E-400t-R.G/S.G 3000 x 1200 x 400 120 x 48 x 16 785
    DVIO-B-3015M/E-400t-R.G/S.G 3000 x 1500 x 400 120 x 60 x 16 981
    DVIO-B-3612M/E-400t-R.G/S.G 3600 x 1200 x 400 144 x 48 x 16 942
    DVIO-B-3615M/E-400t-R.G/S.G 3600 x 1500 x 400 144 x 60 x 16 1178
