DVIA-MO Series
액티브 광학 테이블

ce-mark
mark-NRTL_1
  • Overview
  • Features
  • Performance
  • Specifications
  • Applications
  • Accessories
  • Resources


DVIA-MO 시리즈는 DVIA-M 액티브 제진 시스템과 고성능 광학 테이블의 조합으로광자(Photonics), 레이저, 분광기 등 0.5 Hz 부터 지반진동을 제어합니다.




월등한 제진 성능

정교한 제어 알고리즘이 적용된 DVIA-M 액티브 아이솔레이터는
1 Hz 에서 50% – 80% 제진 성능을 발휘합니다.

DVIA-MO-Superior-Vibration-Isolation-Performance



프리미엄 광학테이블

대일시스템의 광학 테이블은 영구적으로 사용할 수 있도록 제작되었으며, 광학테이블에 장착된
광학 요소 사이의 상대 운동(relative motion)을 최소화하기 위해 최대한 견고하게 설계되었습니다.

DVIA-MO-Super-Rigid-Optical-Table

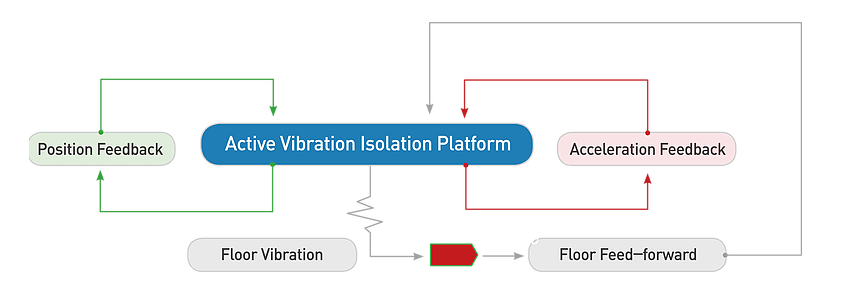

피드백 및 피드 포워드 제어 알고리즘

DVIA 시리즈는 피드백(Feedback) 제어 알고리즘을 사용하여 진동을 지속적으로 감지하고 즉각적으로 반응하여 진동을 실시간으로 최소합니다. 피드포워드(Feedforward) 제어 알고리즘은 지반 진동이 액티브 제진대위에 탑재되어 있는 장비에 진동이 전달되기전에 미리 지반진동을 감쇠시켜 효율적인 제진성능을 발휘시킵니다.

Built-In Active Vibration Isolation System


6 자유도(6 DOF) 진동제어

액티브 제진대 내부에 장착된 센서와 액추에이터를 통해 6축(X, Y, Z, PITCH, ROLL, YAW)의 진동을 측정하여 실시간으로 제어합니다.

DVIA-MO-Absolute-Control-of-Vibrations-in-All-Six-Degrees-of-Freedomf


최상의 성능을 위한 현장 맞춤 튜닝

지반진동 수준은 설치 장소, 주변 환경, 불규칙한 상황 및 다양한 진동원에 따라 다릅니다. 대일시스템은 숙련 된 엔지니어가 직접 액티브 시스템의 현장 맞춤 튜닝을 제공하여 최상의 성능과 고객 만족을 보장합니다. 엔지니어는 진동 현장 조사를 통해 피드백 및 피드 포워드 제어 알고리즘을 조정하는데 사용되는 지반진동 레벨을 측정하여 제진 성능을 극대화하여 진동 요구스펙을 충족시킵니다.



1 Hz 에서 50% - 80% 제진 성능
2 Hz 이상부터 90% 이상의 제진 성능

DVIA-MO-Performance

Model DVIA-MO1000 DVIA-MO3000 DVIA-MO6000
Platform Dimensions (L x W x H) Custom-made
Load Capacity 500 - 1700 kg 1500 - 3500 kg 3000 - 6000 kg
Actuator Electromagnetic Actuator
Maximum Actuator Force Vertical: 40 N, Horizontal: 20 N Vertical: 80 N, Horizontal: 40 N
Degrees of Freedom 6 degrees
Active Isolation Range 0.5 - 100 Hz
Vibration Isolation at 1 Hz 50 – 80%
Vibration Isolation at ≥ 2 H ≥ 90%
Input Voltage (V) AC100 - 240V / 50 - 60 Hz / 1A
Power Consumption (W) Maximum 110W, <50 W in normal operation
Operating Range Temperature (°C) 5 - 50 °C
Humidity (%) 20 - 90%
Required Air Pressure ≥ 0.5 MPa (5 bar)


Photonics & Laser

Holography

Spectroscopy

Nanoscale Resolution Microcopy

Any applications that requires 90% vibration isolation at 1 Hz

Installation Photos

Overhead Shelf

DVIA-MO-Accessories-Overhead-Shelf

Enclosure


DVIA-MO-Accessories-Enclosure

Clean Booth

DVIA-MO-Accessories-Clean-Booth

Dark Booth

DVIA-MO-Accessories-Dark-Booth



Installation Reports
