Overview

Tuning and vibration measurement were performed on the DVIA-C-P2200 installed at Tier-1 Semiconductor DSR Integrated Advanced Technology Lab.

Tuning and vibration measurement were conducted with the equipment not installed.

Tier-1 Semiconductor DSR plans to install self-developed equipment; there is no vibration specification criteria.

Data are presented as VC Curves, along with reference materials for vibration level assessment.

Vibration Isolation System Information

Model: DVIA-C-P2200

Serial Number: 240927R4

Engineer

Chaewon Lee from DAEIL SYSTEMS

Measurement Date

December 16, 2024

Installation Site

N/A

End User

Tier-1 Semiconductor DSR

Equipment Information

Manufacturer: Self - made

Equipment: -

Model: -

Equipment Status

장비 미설치

Measuring Equipment

9.1) Data Physics DAQ

-Hardware: QUATTRO, Serial Number: 22436

-Software: SignalCalc ACE

9.2) Accelerometer

PCB Accelerometer

Model: 393B05

Measuring Set-up

F Span: 200 Hz

Lines: 3200

Engineering Units: m/s

Window: Hanning

Averaging: FFT Spectrum Averaging

Averaging mode: Exponential, 40

Conclusion

Vertical: VC-G vibration was measured in all bands.

Left to Right, Front to Back: the highest vibration measured was VC-E. Performance in the low-frequency band is expected to improve further when tuning is performed after equipment installation.

Measurement Data

Measurement siteStateDirectionMeasurement Data
FloorDVIA-C-P2200
Integrated Advanced Technology Lab
1. Floor
2. DVIA-C-P2200
장비 미설치VerticalVC-A
@ 100 Hz
VC-G
@ 100 Hz
Left to RightVC-B
@ 100 Hz
VC-G
@ 100 Hz
Front to BackVC-B
@ 100 Hz
VC-G
@ 100 Hz

Data and Image

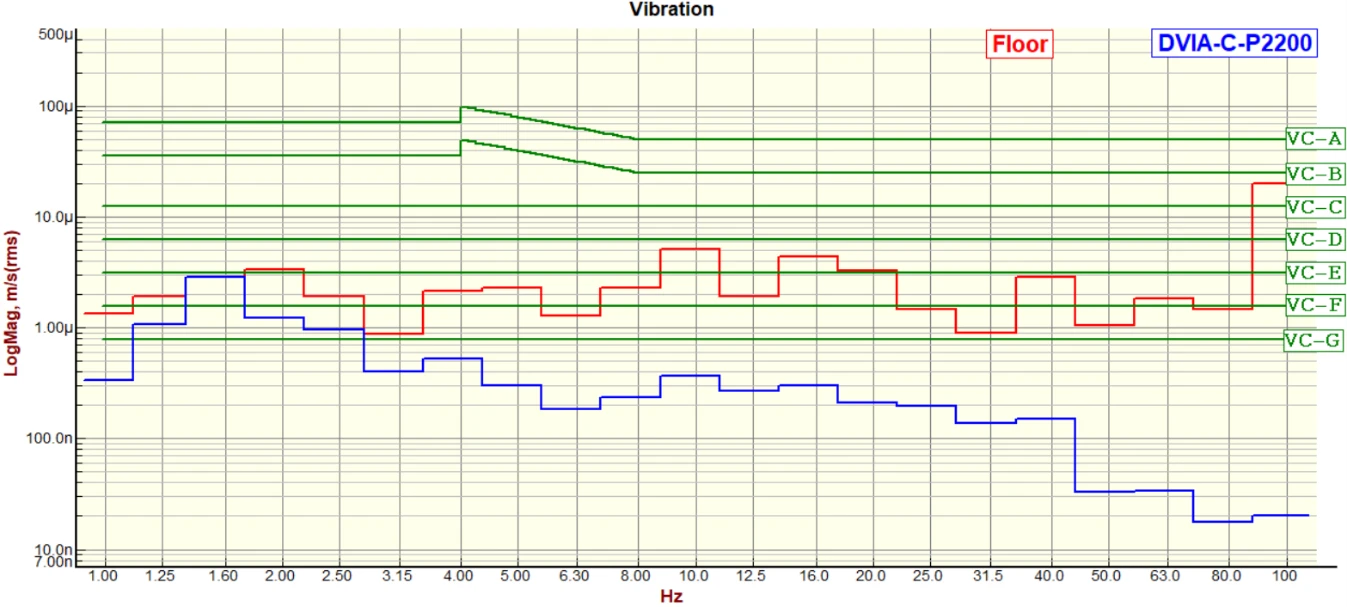

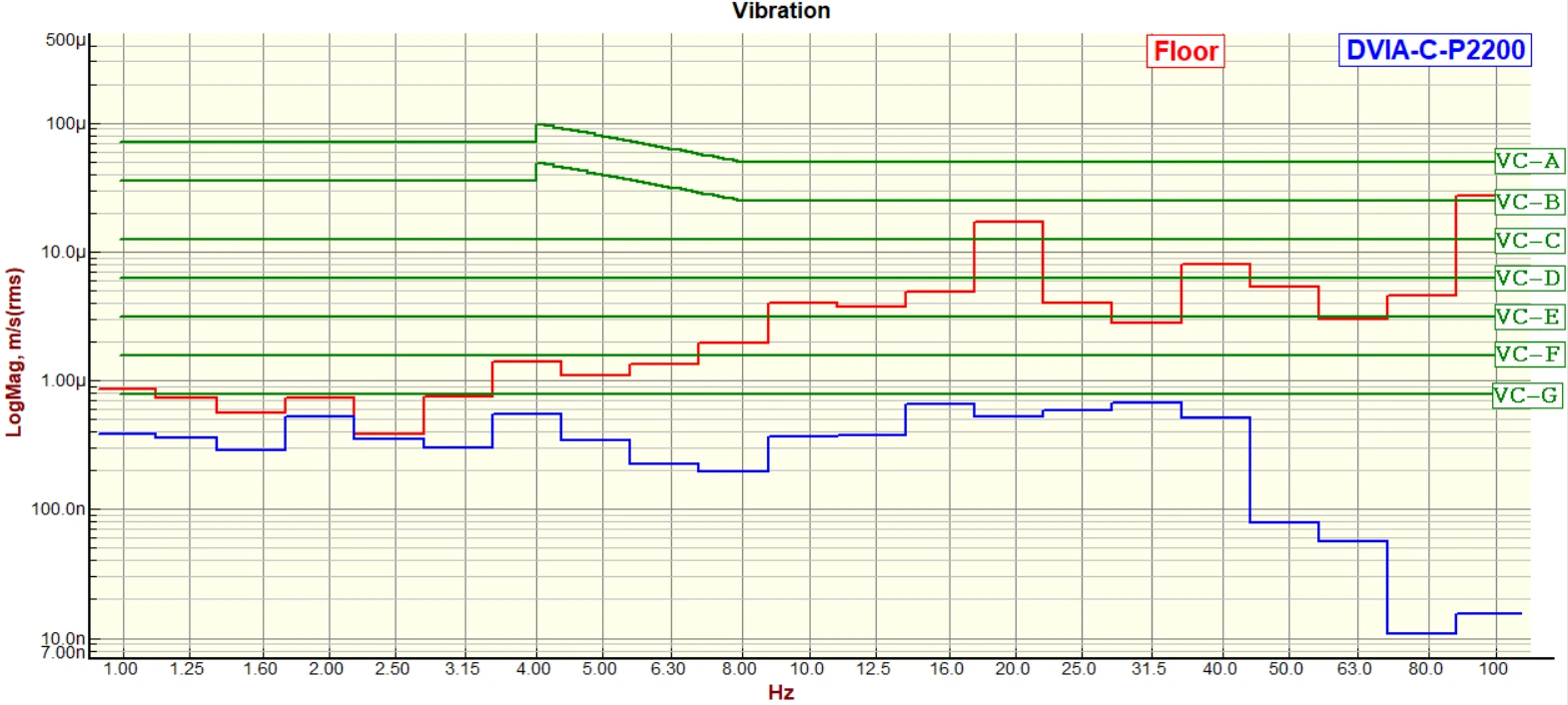

Vertical VC Curves

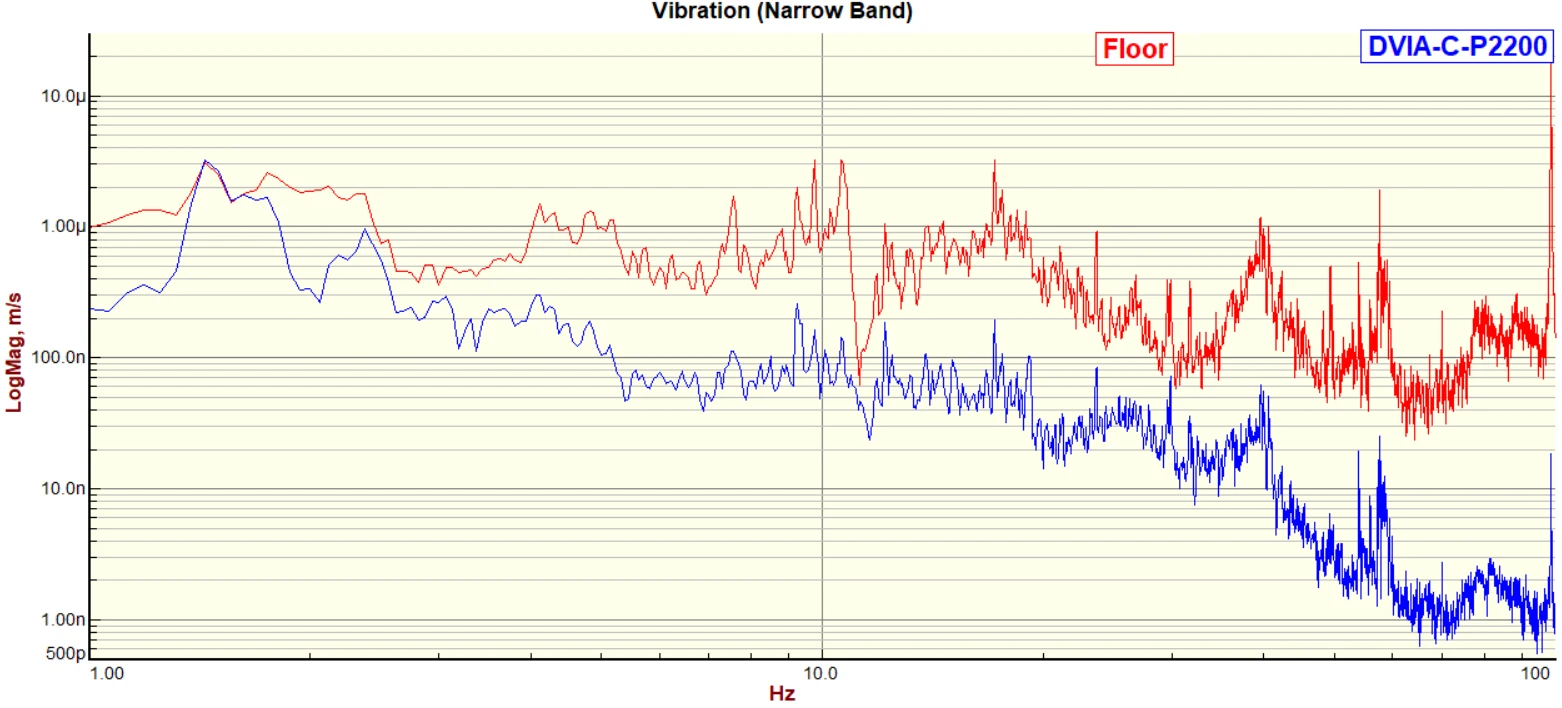

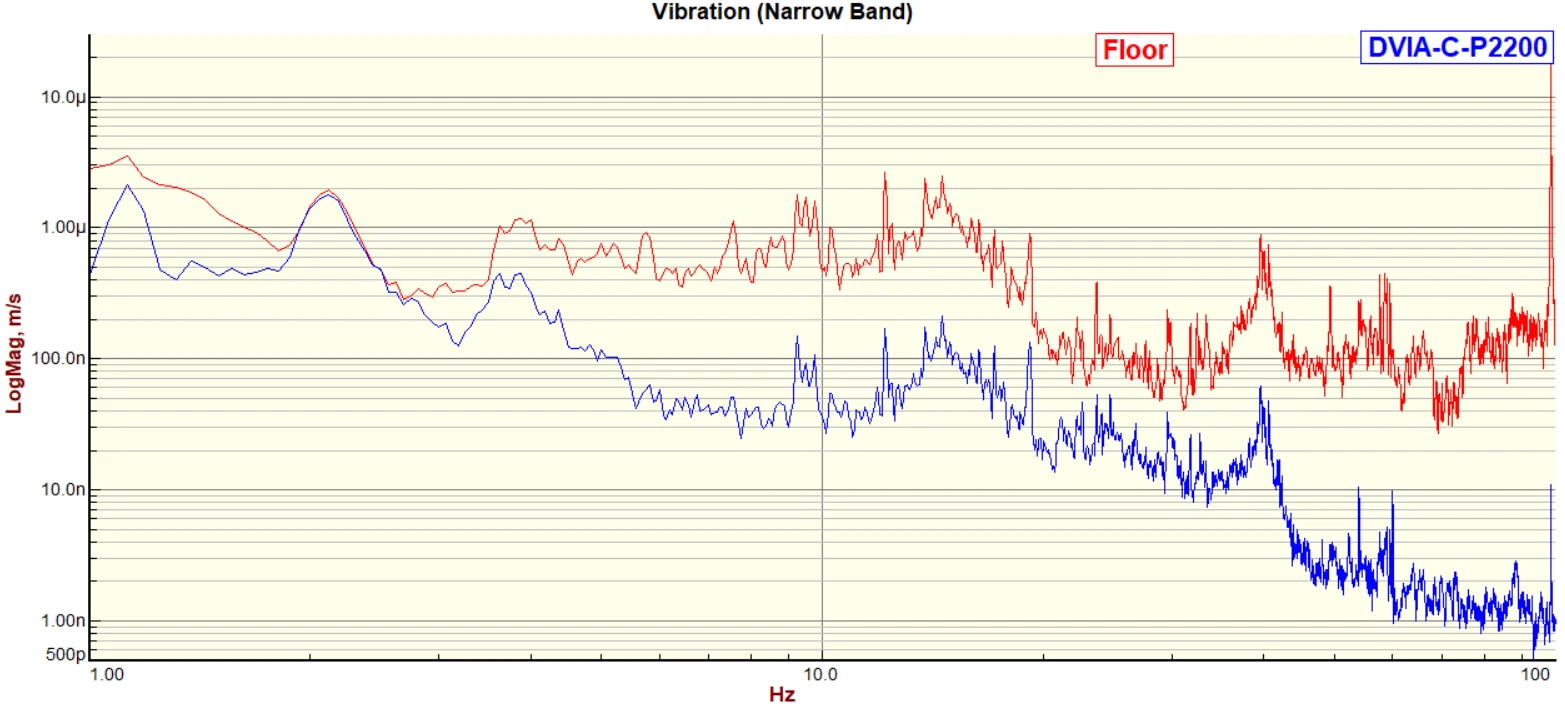

Vertical Autospectrum

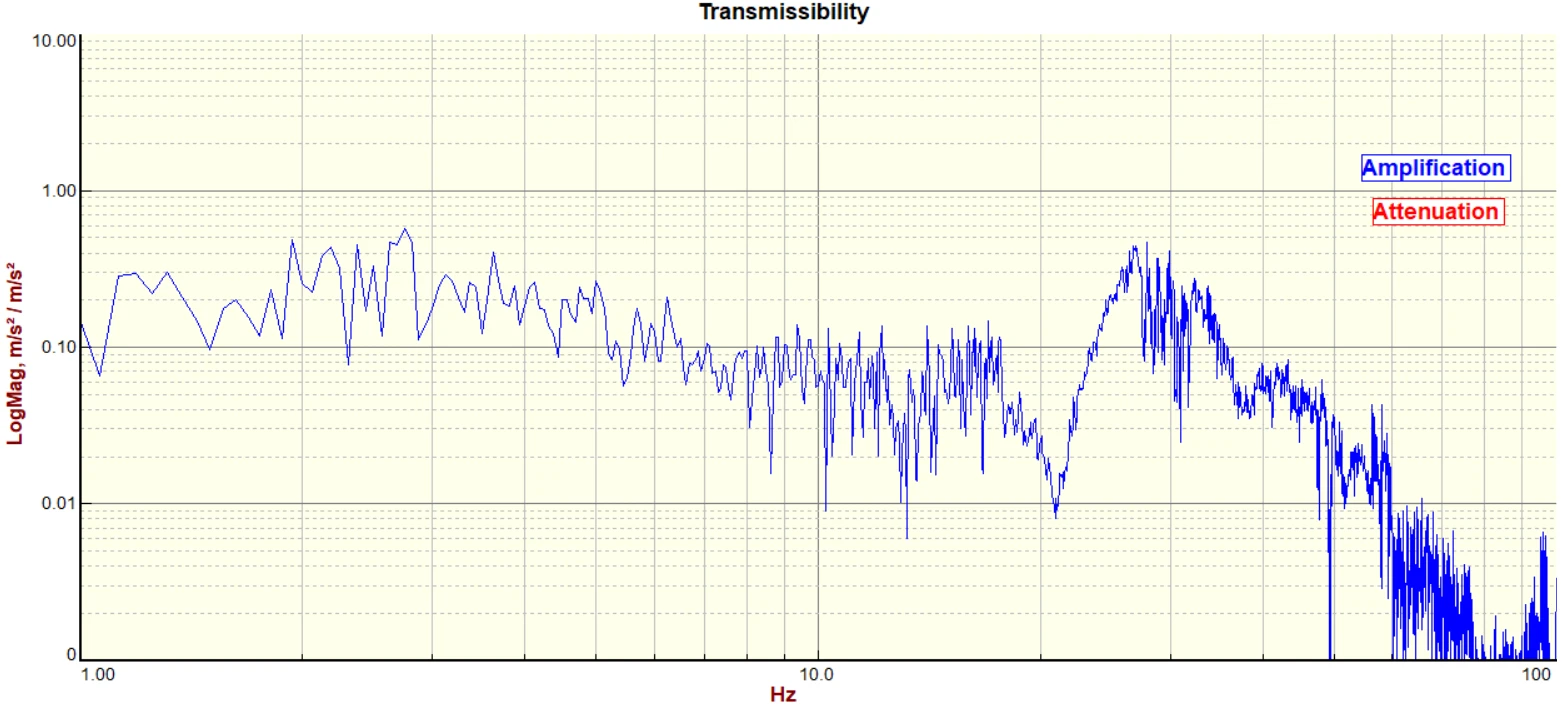

Vertical Transmissibility

Left to Right VC Curves

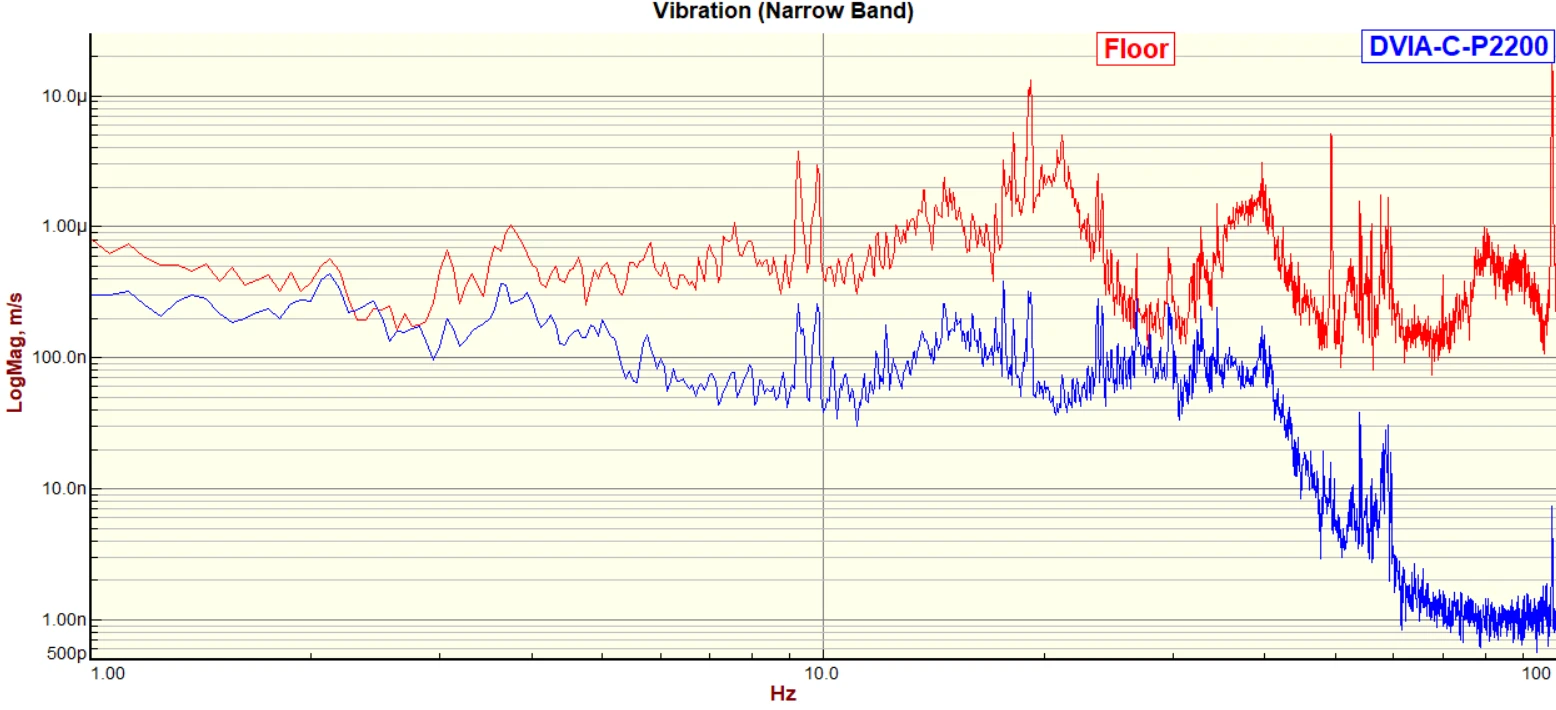

Left to Right Autospectrum

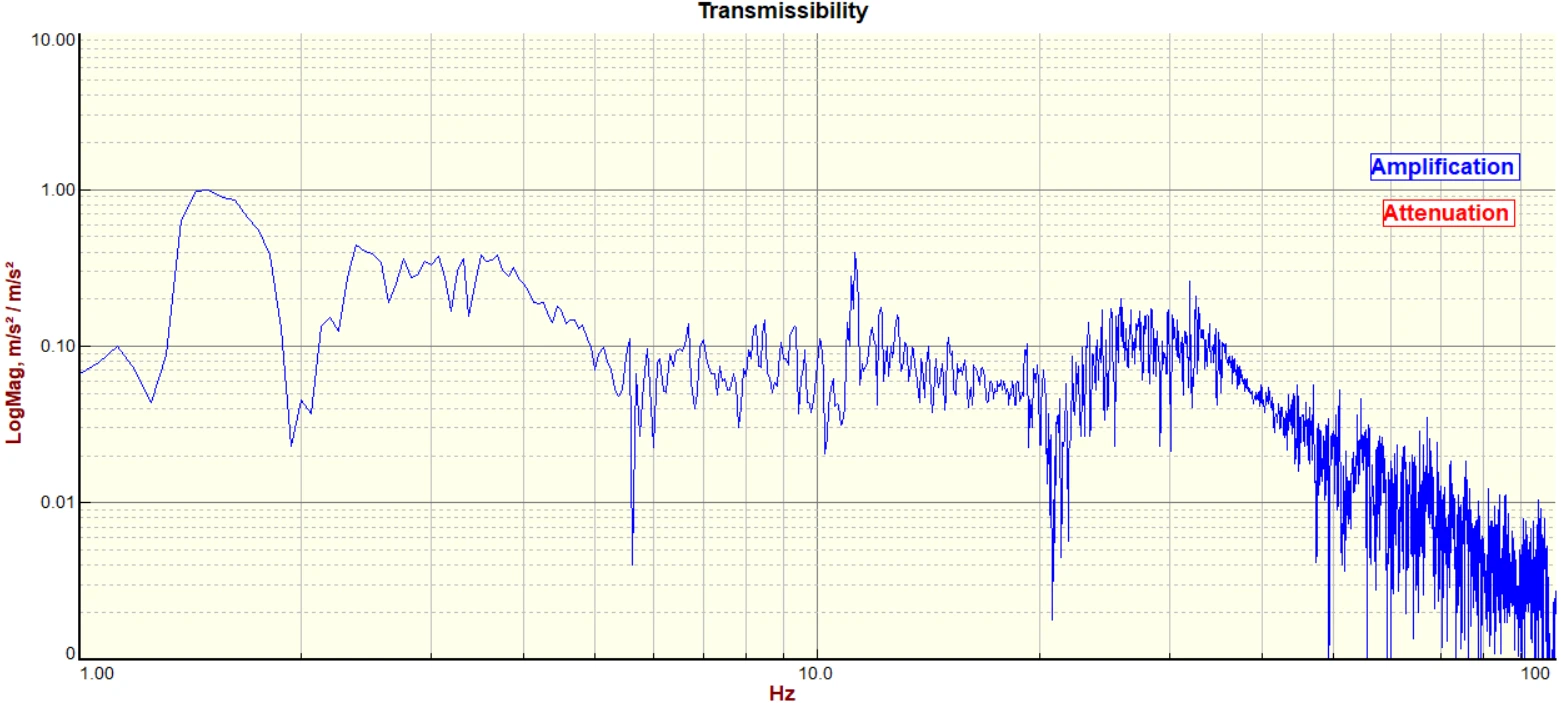

Left to Right Transmissibility

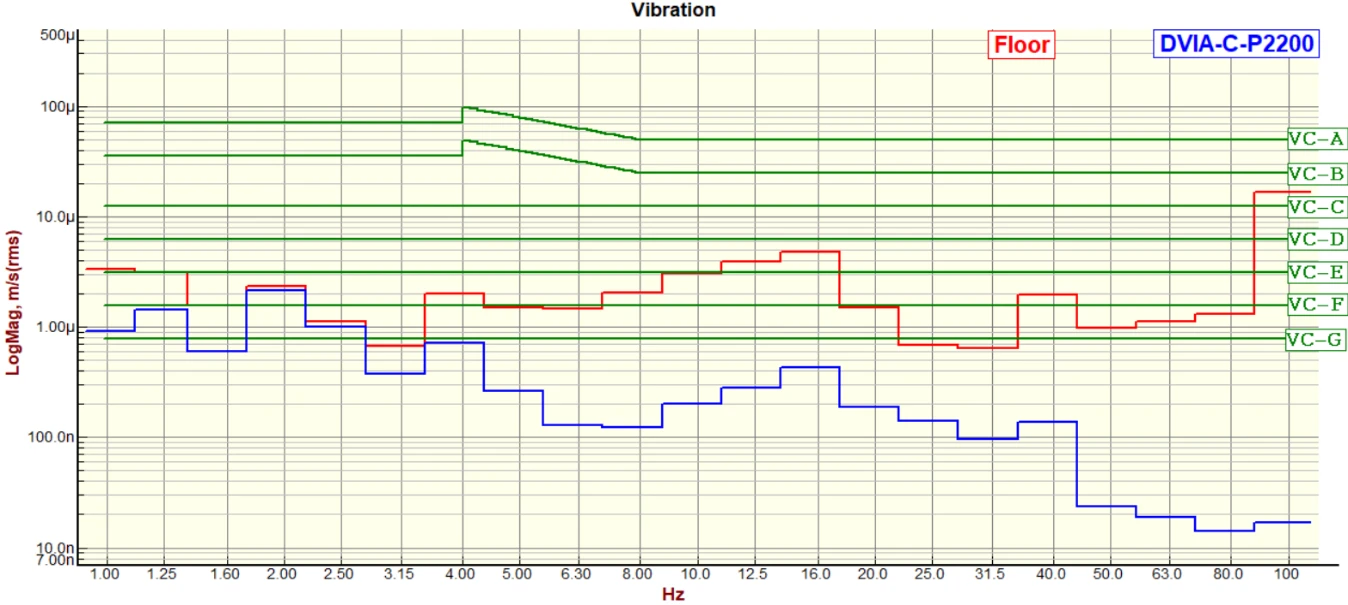

Front to Back VC Curves

Front to Back Autospecturm

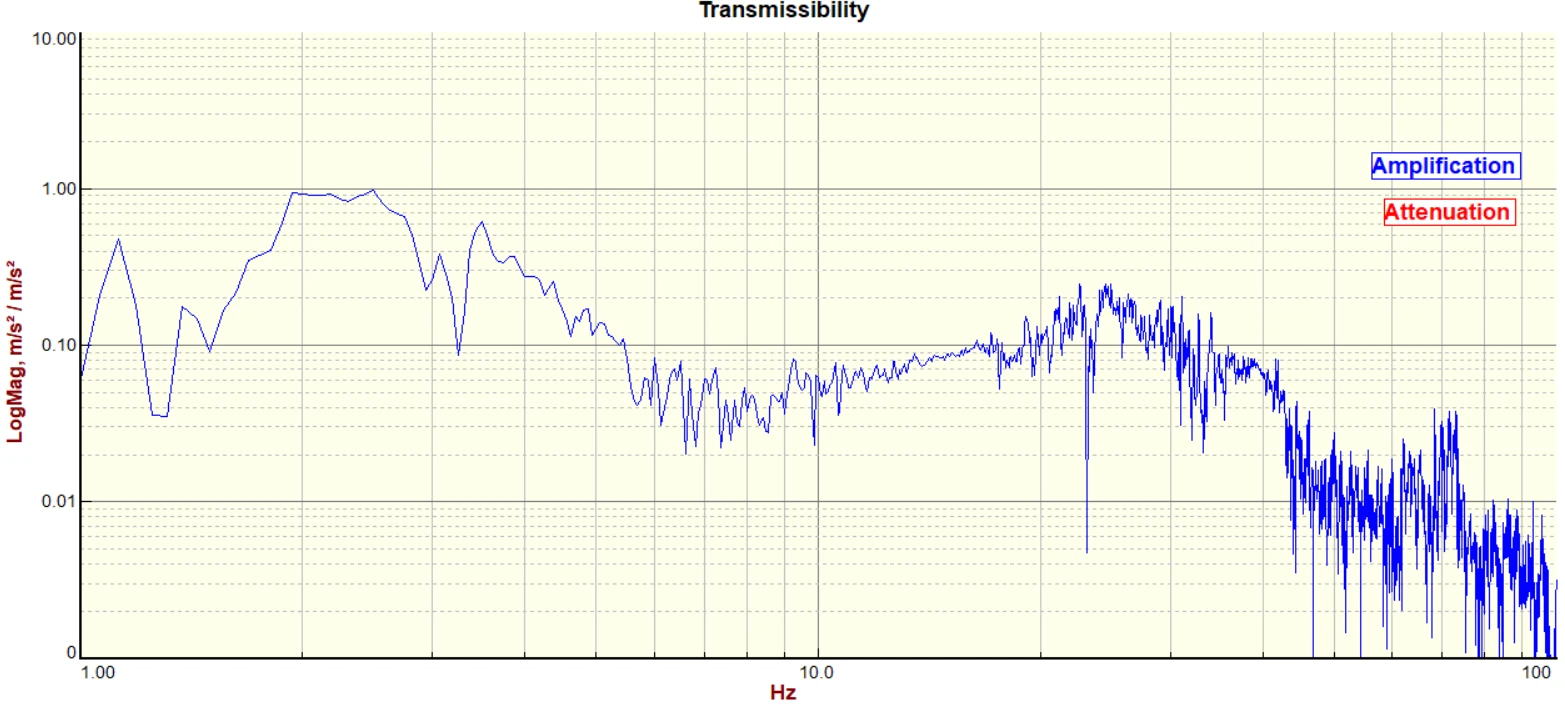

Front to Back Transmissibility

Reference

Generic Vibration Criteria

Criterion CurveDescriptionAmplitude
μm/s (µin/s)
Detail Size
μm
Workshop (ISO)Distinctly perceptible vibration. Appropriate to workshops and non-sensitive areas.800 (32,000)N/A
Office (ISO)Perceptible vibration. Appropriate to offices and non-sensitive areas.400 (16,000)N/A
Residential Area (ISO)Barely perceptible vibration. Appropriate to sleep areas in most instances.200 (8,000)75
Operating Theatre (ISO)Vibration not perceptible. Suitable for surgical suites, microscopes to 100x.100 (4,000)25
VC-AAdequate for optical microscopes to 400x, microbalances, optical balances.50 (2,000)8
VC-BAppropriate for inspection and lithography equipment to 3μm line widths.25 (1,000)3
VC-CAppropriate for optical microscopes to 1000x, lithography equipment to 1μm.12.5 (500)1 - 3
VC-DSuitable for demanding equipment including electron microscopes (SEMs/TEMs).6.25 (250)0.1 - 0.3
VC-EFor the most demanding systems including E-Beam lithography at nanometer scales.3.12 (125)< 0.1
VC-FFor extremely quiet research spaces. Not recommended as design criterion.1.56 (62.5)N/A
VC-GFor extremely quiet research spaces. Not recommended as design criterion.0.78 (31.25)N/A

Notes:

1. VC-A/B is measured in 1/3 octave bands from 8-80 Hz, VC-C through VC-G from 1-80 Hz.

2. Detail size refers to line widths in microelectronics manufacturing or particle sizes in medical research.
